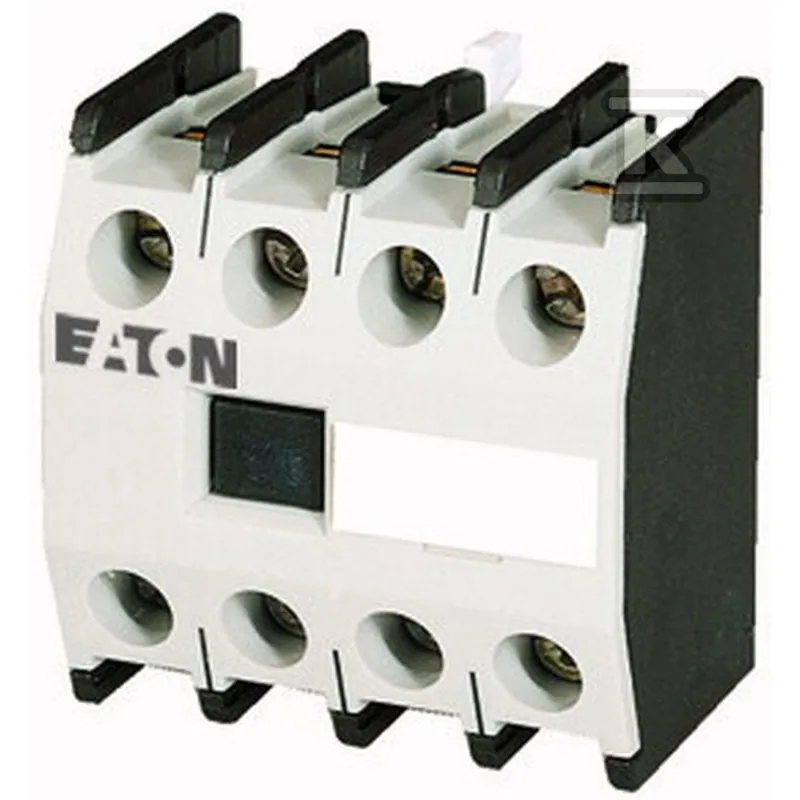

Opis: Moduł styków pomocniczych Eaton DILM150-XHIA22
- 2 styki zwierne
- 2 styki rozwierne
- 6 A przy AC-15, 230 V
- montaż czołowy
- zaciski śrubowe
Moduł styków pomocniczych Eaton DILM150-XHIA22 w układzie 2Z 2R to blok z dwoma stykami zwiernymi i dwoma rozwiernymi, montowany czołowo. Dodaje styki sygnalizacyjne do styczników z serii DILM150, na co wskazuje oznaczenie modułu. Znamionowy prąd pracy styków wynosi 6 A dla kategorii AC-15 przy 230 V.
Moduł styków pomocniczych DILM150 — który układ wybrać
Układ styków określa, ile sygnałów zwiernych i rozwiernych da jeden moduł. Poniżej warianty DILM150 z tej samej kategorii. Ten produkt ma układ 2Z 2R.
| Model | Układ styków |
|---|---|
| DILM150-XHI11 | 1Z 1R |
| DILM150-XHI13 | 1Z 3R |
| DILM150-XHI20 | 2Z 0R |
| DILM150-XHIA22 (ten produkt) | 2Z 2R |
| DILM150-XHI31 | 3Z 1R |
| DILM150-XHI40 | 4Z 0R |
Parametry styków w praktyce
- 2 styki zwierne i 2 rozwierne: przy zmianie stanu stycznika zamykają lub otwierają swój obwód.
- 0 styków przełącznych i 0 styków sygnalizacji błędu.
- 6 A przy AC-15 i 230 V: prąd znamionowy obciążenia w tej kategorii i napięciu.
- Połączenie elektryczne śrubowe, montaż czołowy, bez oprawki.
Montaż — o czym pamiętać
- Przed montażem wyłącz zasilanie obwodu sterującego.
- Dobierz układ styków do schematu sterowania, bo liczba zwiernych i rozwiernych jest stała dla danego modułu.
- Zaciski śrubowe dokręcaj zgodnie z instrukcją producenta.
Pełny wybór w kategorii styki pomocnicze.
