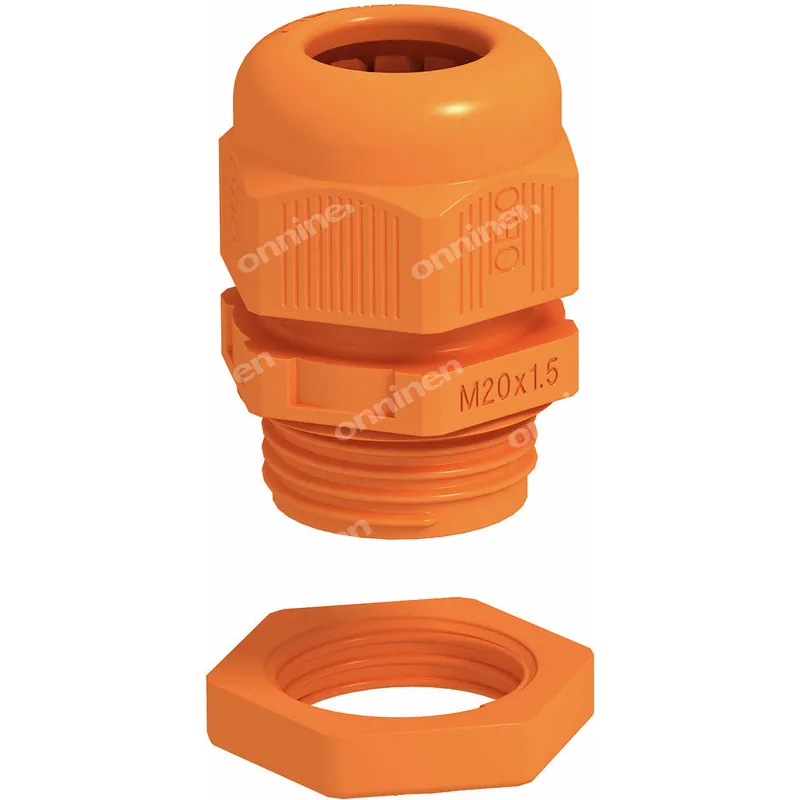

Opis: Dławik kablowy OBO Bettermann V-TEC VM20+ OR
- M20 x 1,5
- uszczelnienie kabla 6–13 mm
- IP 68
- −20 do +65 °C
- poliamid, pomarańczowy RAL 2003
Dławik kablowy OBO Bettermann V-TEC VM20+ OR z gwintem metrycznym M20 x 1,5 wprowadza przewód do obudowy i odciąża go przed wyrwaniem. Ma wstępnie zamontowaną przeciwnakrętkę i nakrętkę kołpakową. Uszczelnia jeden przewód o średnicy 6–13 mm; wkładki do kilku przewodów nie ma.
Gwint i uszczelnienie — który dławik wybrać
Gwint określa, do którego otworu pasuje dławik. Ten produkt ma gwint M20 x 1,5. W tej samej serii V-TEC są inne rozmiary:
| Model | Gwint |
|---|---|
| V-TEC PG9+ LGR | PG 9 |
| V-TEC PG11+ LGR | PG 11 |
| V-TEC PG13,5 LGR | PG 13,5 |
| V-TEC PG29+ LGR | PG 29 |
| V-TEC VM20+ OR (ten produkt) | M20 x 1,5 |
| V-TEC VM25+ LGR | M25 |
Montaż — o czym pamiętać
- Sprawdź, czy grubość ścianki obudowy pokrywa długość gwintu 9 mm.
- Przeciwnakrętkę dokręć od wewnątrz obudowy, a dławik momentem 3,8 Nm kluczem 24 mm.
- Uszczelka jest formowana na króćcu, więc nie potrzebujesz dodatkowego pierścienia na gwint.
- Zakres pracy to −20 do +65 °C. Materiał poliamid jest samogasnący wg VDE 0471/DIN 695 część 2-1 (650 °C).
Zgodność i akcesoria
Dławik jest bezhalogenowy, zgodny z RoHS i ma atest VDE wg DIN EN 50262. Według producenta w połączeniu z rozgałęźnymi puszkami kablowymi serii FireBox T zachowuje funkcje elektryczne wg DIN 4102 część 12. Inne dławiki i akcesoria znajdziesz w kategorii wyposażenie i akcesoria.
