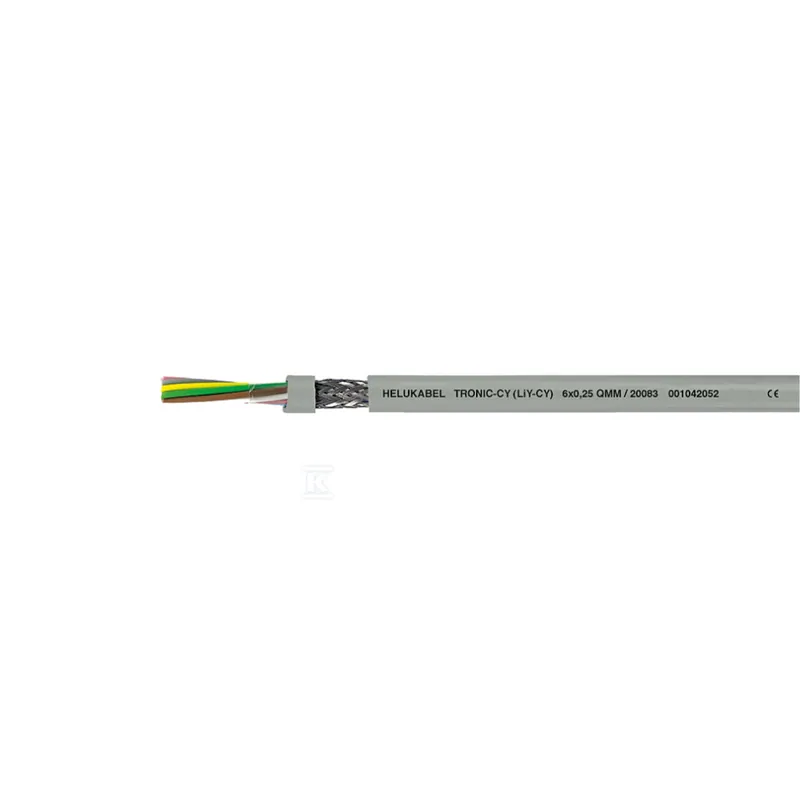

Opis: Kabel sterowniczy Helukabel TRONIC-CY 16x0,34 mm² ekranowany
- 16 × 0,34 mm²
- ekran miedziany
- izolacja i powłoka PVC
- −5 do +80 °C w ruchu
- 2000 V
Kabel sterowniczy Helukabel TRONIC-CY 16×0,34 mm² ekranowany to przewód sterowniczy i sygnałowy z 16 żyłami i ekranem miedzianym. Stosuje się go w obwodach sygnałowych w zakresie miliamperów, w urządzeniach obliczeniowych, aparaturze sterującej i regulacyjnej oraz wagach. Pozostałe przewody tej kategorii znajdziesz w dziale kable do automatyki i transmisji danych.
Kabel sterowniczy 16×0,34 — do czego się nadaje
Kabel jest przeznaczony do elastycznego zastosowania przy swobodnym ruchu, bez obciążeń rozciągających i bez przymusowego prowadzenia. Producent dopuszcza pomieszczenia suche, wilgotne i mokre, ale nie zastosowania zewnętrzne. Mała średnica zewnętrzna (ok. 9 mm) pozwala użyć go przy wtykach subminiaturowych i w urządzeniach elektronicznych. Ekran z miedzi zapewnia bezzakłóceniową transmisję danych i sygnałów w technice pomiarowej, sterowania i regulacji.
Budowa i materiały przewodu TRONIC-CY 16×0,34
- 16 żył × 0,34 mm², bez żyły zielono-żółtej; każda żyła z 7 drutów o średnicy 0,25 mm, skręcona warstwami z optymalnym skokiem skrętu.
- Izolacja żył: PVC wg DIN VDE 0207-363-3 / DIN EN 50363-3 (typ TI2).
- Powłoka zewnętrzna: PVC wg DIN VDE 0207-363-4-1 / DIN EN 50363-4-1 (typ TM2), kolor szary RAL 7001, znakowanie długości w metrach.
- Materiały wolne od silikonu i kadmu. Masa miedzi 88 kg/km.
Który przekrój wybrać — warianty TRONIC-CY
Najmniejsza średnica zewnętrzna w tej serii to wariant 16 × 0,34 mm². Pozostałe modele z danych producenta:
| Wariant | Średnica zewnętrzna | Masa miedzi |
|---|---|---|
| TRONIC-CY 16 × 0,34 mm² (ten produkt) | ok. 9 mm | 88 kg/km |
| TRONIC-CY 12 × 0,5 mm² | ok. 9,5 mm | 117 kg/km |
| TRONIC-CY 18 × 0,5 mm² | ok. 11,1 mm | 152 kg/km |
| TRONIC-CY 12 × 0,75 mm² | ok. 10,7 mm | 151 kg/km |
| TRONIC-CY 16 × 0,75 mm² | ok. 12 mm | 183 kg/km |
Montaż i eksploatacja — o czym pamiętać
- Promień gięcia: w ruchu minimum 10× średnica zewnętrzna, w spoczynku 5× średnica zewnętrzna.
- Zakres temperatur: w ruchu −5 °C do +80 °C, w spoczynku −40 °C do +80 °C.
- Kabel nie jest przeznaczony do przymusowego prowadzenia ani do obciążeń rozciągających.
- Dla optymalnych właściwości EMC producent zaleca obustronne, wielkopowierzchniowe, obwodowe uziemienie oplotu miedzianego.
