Opis: Łącznik miniaturowy dźwignia drut Spamel
- Siła uruchomienia 10 g
- siła zwolnienia 3 g
- przesuw wstępny 20 mm
- położenie robocze 19 ±0,8 mm
- temp. -25 do +80°C

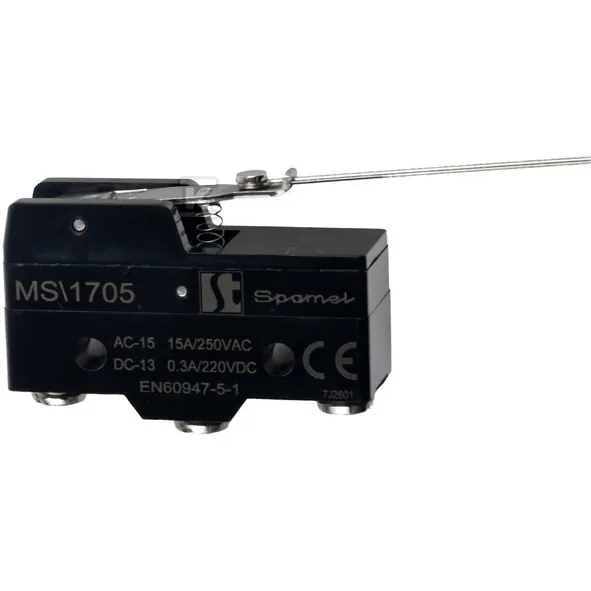

Łącznik miniaturowy Spamel MS 1705 z dźwignią drutową to mechaniczny łącznik do małych sił i krótkich przesuwów. Producent przeznacza go do różnych elementów wykonawczych i do regulacji położenia działania. Jego wysoka zdolność włączania i wyłączania (15 A) i duża precyzja pozwalają stosować go tam, gdzie liczy się powtarzalne zadziałanie. Pozostałe czujniki znajdziesz w kategorii czujniki.
Łącznik miniaturowy dźwignia drut — siła i przesuw przy doborze
Maksymalna siła uruchomienia MS 1705 wynosi 10 g, a minimalna siła zwolnienia 3 g. Maksymalny przesuw wstępny to 20 mm, minimalny przesuw górny 5,6 mm, a maksymalny przesuw różnicowy 3 mm. Przed wyborem sprawdź, czy element sterujący da tak mały ruch i tak małą siłę.
Łącznik miniaturowy MS 1705 — warunki pracy i montaż
- Położenie robocze wynosi 19 ±0,8 mm; przy zabudowie zachowaj ten wymiar.
- Standardowy zakres temperatur to -25 do +80°C bez oblodzenia; w wersji z uszczelnieniem -15 do +80°C bez oblodzenia.
- Dopuszczalna wilgotność względna to maks. 85%.
- Rezystancja izolacji wynosi min. 100 MΩ przy 500 VDC, a rezystancja zestyku maks. 15 mΩ (wartość początkowa).
- Trwałość: mechaniczna do 20 000 000 łączeń, elektryczna do 500 000 łączeń.
Który wariant serii MS wybrać
Seria MS obejmuje dźwignie, dźwignie z rolką i popychacze. Różnią je siła uruchomienia i położenie robocze, dlatego dobór zacznij od siły potrzebnej do zadziałania i wysokości elementu wykonawczego.
| Model | Maks. siła uruchomienia | Położenie robocze |
|---|---|---|
| MS 1705 dźwignia drut (ten produkt) | 10 g | 19 ±0,8 mm |
| MS 1706 dźwignia gięta długa | 70 g | 19 ±0,8 mm |
| MS 1701 dźwignia płaska długa | 70 g | 19 ±0,8 mm |
| MS 1702 dźwignia płaska krótka | 160 g | 19 ±0,4 mm |
| MS 1703 dźwignia z rolką długa | 100 g | 30,2 ±0,8 mm |
| MS 1704 dźwignia z rolką krótka | 160 g | 30,2 ±0,4 mm |
| MS 1743 dźwignia łamana z rolką | 160 g | 43,1 ±0,8 mm |
| MS 1307 popychacz prosty długi | 350 g | 21,8 ±0,8 mm |
| MS 1300 popychacz kołkowy | 350 g | 15,9 ±0,4 mm |
