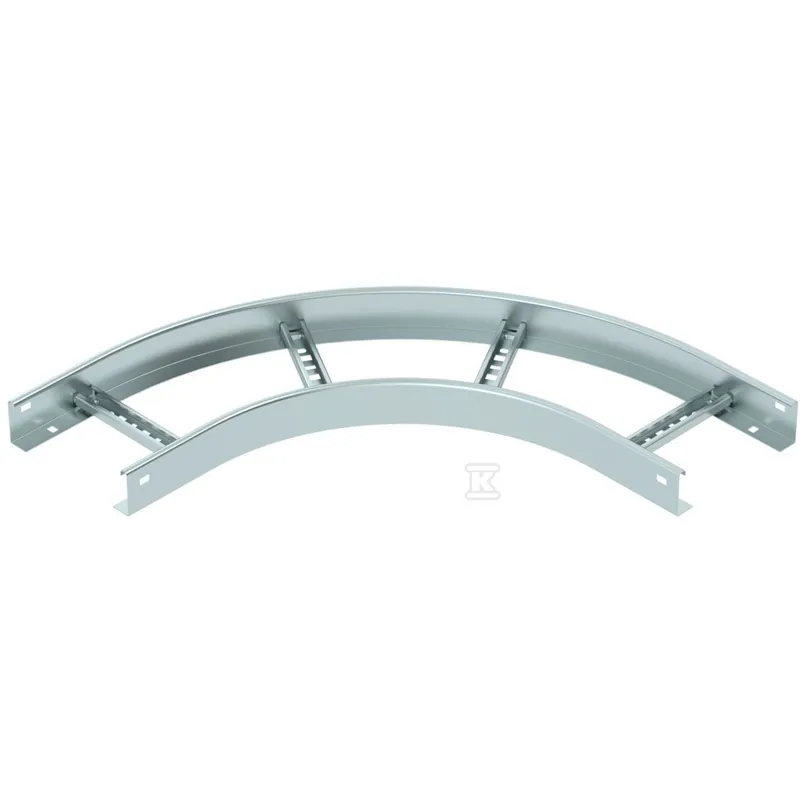

Opis: Łuk poziomy 90° OBO Bettermann LB 90 620 R3 FS
- szerokość 200 mm
- wysokość boku 60 mm
- kąt 90°
- grubość boku 1,5 mm
- stal cynkowana metodą Sendzimira
Łuk poziomy 90° OBO Bettermann LB 90 620 R3 FS to kształtka do drabin kablowych ze szczeblami przyspawanymi do boku, która zmienia kierunek trasy kablowej w poziomie o 90°. Producent przewidział go do wszystkich typów drabin kablowych o wysokości boku 60 mm. Stosuje się go na trasach, które muszą skręcić w poziomie o 90°, bez zmiany wysokości prowadzenia.
Który rozmiar łuku LB 90 wybrać
Warianty LB 90 różnią się szerokością łuku. Ten produkt ma 200 mm, więc pasuje do drabiny o szerokości 200 mm. Pozostałe szerokości z tej samej rodziny podaje producent w tabeli.
| Model | Kod producenta | Szerokość |
|---|---|---|
| LB 90 620 R3 FS (ten produkt) | 6225042 | 200 mm |
| LB 90 630 R3 FS | 6225044 | 300 mm |
| LB 90 640 R3 FS | 6225046 | 400 mm |
| LB 90 660 R3 FS | 6225050 | 600 mm |
Montaż łuku LB 90 — o czym pamiętać
- Wersja połączenia to bez łącznika, więc przed zamówieniem sprawdź, jak łuk ma być połączony z sąsiednimi odcinkami drabiny.
- Szczeble są przyspawane do boku i profil jest perforowany: łuk montuj tak, by szczeble były zgodne z kierunkiem trasy.
- Powierzchnia cynkowana metodą Sendzimira: po cięciu lub wierceniu zabezpiecz odsłonięte miejsca.
- Producent podaje zgodność dla drabin o wysokości boku 60 mm, więc dobierz wysokość boku łuku do wysokości drabiny w instalacji.
