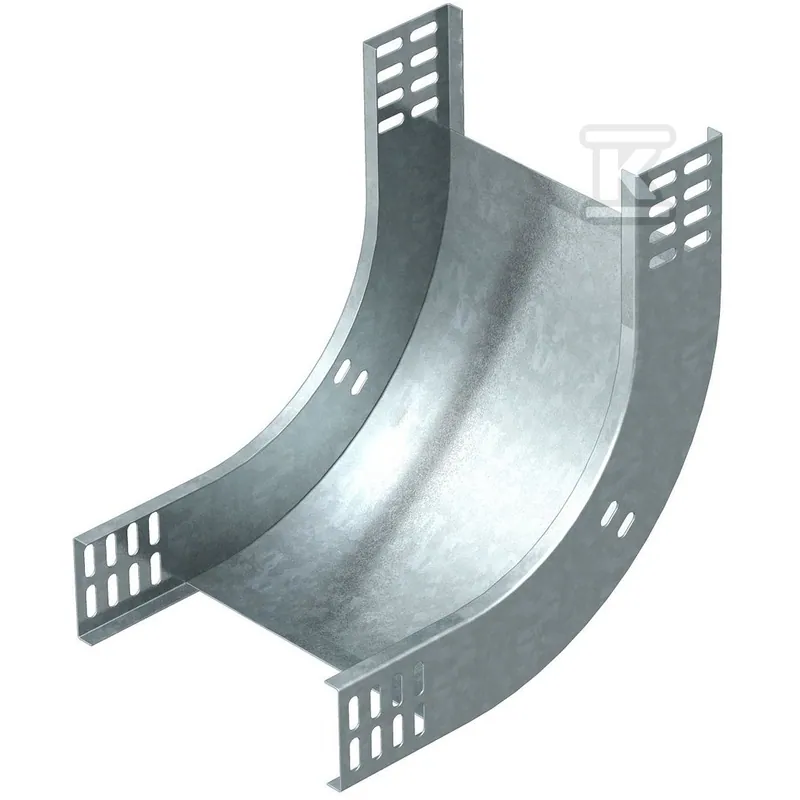

Opis: Łuk pionowy 90° wznoszący OBO Bettermann RBV 610 S FS
- wys. 60 mm
- szer. 100 mm
- wygięcie 90°
- wznoszący
- stal 1 mm
- cynkowanie Sendzimira
Łuk pionowy 90° do koryta kablowego 60 mm to OBO Bettermann RBV 610 S FS w wersji wznoszącej. Zmienia kierunek trasy kabli w górę o 90°, a producent przeznacza go do wszystkich koryt kablowych o wysokości boku 60 mm. Wykonany ze stali o grubości blachy 1 mm, cynkowanej metodą Sendzimira, w kolorze cyjan. Połączenie z korytem jest przykręcane, wersja bez łącznika.
Łuk pionowy 90° do koryta kablowego 60 mm — który wariant wybrać
Łuki z tej rodziny mają wysokość boku 60 mm i różnią się szerokością oraz kierunkiem zmiany trasy. Ten produkt ma szerokość 100 mm i kierunek wznoszący. Dobierz kod do szerokości koryta i do tego, czy trasa idzie w górę, czy w dół. Inne akcesoria: kablowe systemy nośne z metalu.
| Kod producenta | Oznaczenie typu | Kierunek | Szerokość × wysokość |
|---|---|---|---|
| 7007005 (ten produkt) | RBV 610 S FS | wznoszący | 100 × 60 mm |
| 7007017 | RBV 630 S FS | wznoszący | 300 × 60 mm |
| 7007067 | RBV 630 F FS | opadający | 300 × 60 mm |
| 7007071 | RBV 640 F FS | opadający | 400 × 60 mm |
Montaż łuku RBV — o czym pamiętać
- Wersja wznosząca prowadzi trasę w górę. Jeśli trasa schodzi w dół, potrzebny jest wariant opadający, np. RBV 630 F FS.
- Łuk nie ma perforacji bocznej ani montażowej w dnie, więc mocowanie do konstrukcji wymaga osobnych elementów montażowych.
- Wersja połączenia jest bez łącznika. Przed montażem sprawdź, czy potrzebny łącznik trzeba dokupić.
- Cynkowanie Sendzimira chroni stal. Miejsca cięcia lub wiercenia na budowie zabezpiecz farbą cynkową.
