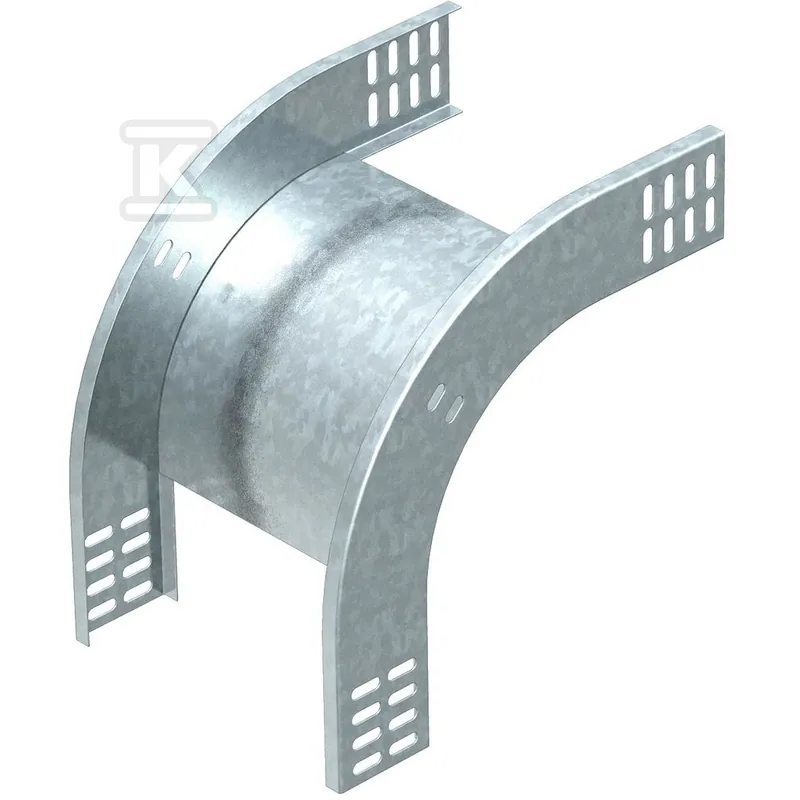

Opis: Łuk pionowy 90° opadający OBO Bettermann RBV 630 F FS
- Wysokość boku 60 mm
- szerokość 300 mm
- kąt 90°
- stal cynkowana Sendzimira
- blacha 1 mm
Łuk pionowy 90° opadający do koryta kablowego OBO Bettermann RBV 630 F FS to kształtka zmieniająca kierunek metalowej trasy kablowej o 90° w dół. Pasuje do wszystkich koryt kablowych o wysokości boku 60 mm. Stosuje się go tam, gdzie trasa przechodzi z poziomu na niższy poziom.
Łuk pionowy 90° opadający do koryta kablowego — którą szerokość wybrać
Wszystkie warianty opadające mają wysokość boku 60 mm; różni je szerokość. Wybierz szerokość zgodną z korytem w trasie.
| Model | Szerokość |
|---|---|
| RBV 620 F FS | 200 mm |
| RBV 630 F FS (ten produkt) | 300 mm |
| RBV 640 F FS | 400 mm |
Montaż łuku opadającego — o czym pamiętać
- Przed zakupem zmierz szerokość i wysokość boku koryta: łuk pasuje do boku 60 mm.
- Połączenie z korytem wykonuje się przykręcaniem.
- Jeśli trasa ma zmieniać kierunek w górę, potrzebujesz wersji wznoszącej RBV 630 S FS (kod 7007017), a nie tego łuku.
Zgodność i wykonania w rodzinie
Łuk jest zgodny z RoHS, a typ obciążenia wg IEC 61537 to Typ II. W tej samej rodzinie dostępne są wykonania wznoszące, a także inne kolory i materiały, m.in. stal nierdzewna 1.4301 i 1.4310 oraz polipropylen.
