Opis: Moduł ściemniacza LED F&F poziom 2
- 3 kanały
- 8 A na kanał
- zasilanie 24 V DC
- zasilanie LED 12 V DC
- IP20
- montaż na szynie DIN

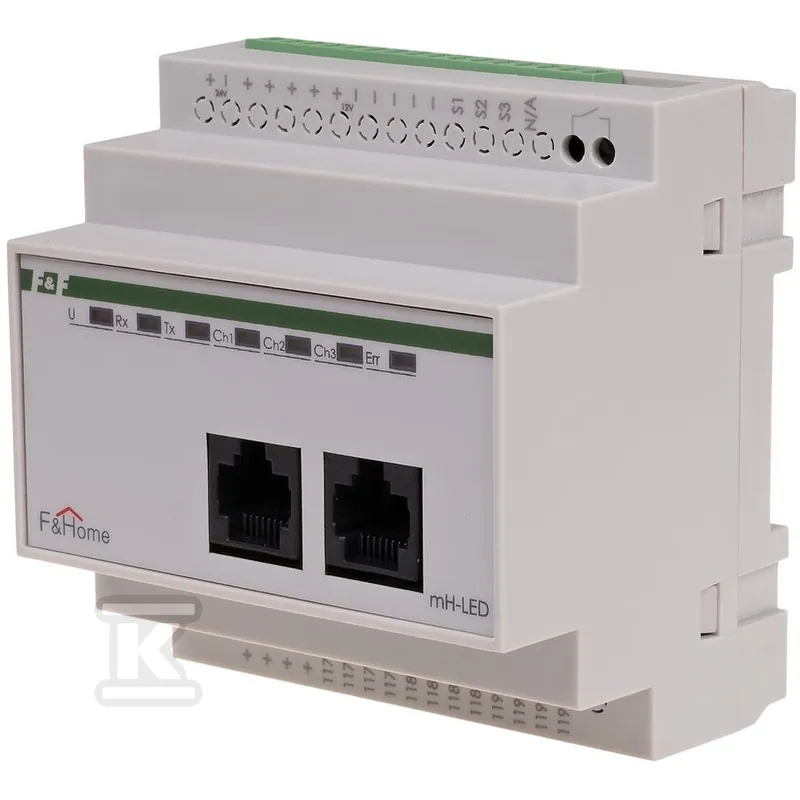

Moduł ściemniacza LED F&F mH-LED-2 (poziom 2) to 3-kanałowy moduł ściemniacza LED systemu F&Home. Montuje się go na szynie DIN w rozdzielnicy, a steruje nim przyciskiem lub panelem dotykowym systemu. Typowe zastosowanie: oświetlenie LED 12 V DC w instalacji F&Home.
Do czego służy moduł ściemniacza mH-LED-2
Moduł należy do przewodowego systemu F&Home (inteligentny dom na szynie DIN, sieć CAN, złącza RJ-45). Steruje kanałami LED 12 V DC, do 8 A na każdy kanał. Moduły wykonawcze 230 V AC w tym systemie, np. mH-V7+, to osobne pozycje. Pozostałe moduły sterujące znajdziesz w kategorii Sterowanie – pozostałe produkty.
Poziom 2 — w jakiej kolejności montować moduły F&Home
Oznaczenie poziomu (level) mówi, w jakiej kolejności rozbudowywać sieć wejść i wyjść: najpierw instaluje się poziom 1, potem poziom 2. Karta katalogowa podaje te same parametry sprzętowe dla wszystkich poziomów modułu, więc wybór poziomu nie zmienia zasilania, prądu ani zakresu temperatur.
Montaż i zasilanie modułu LED — o czym pamiętać
- Moduł zasila się napięciem 24 V DC z tolerancją -20%, +10%.
- Obwód LED 12 V wymaga osobnego zasilacza 12 V DC.
- Prąd na każdym kanale nie może przekroczyć 8 A.
- Pracuj w zakresie temperatur 0°C do +45°C i wilgotności do 85% bez kondensacji i gazów agresywnych.
- Stopień ochrony IP20: moduł montuje się wewnątrz rozdzielnicy lub w suchym miejscu.
