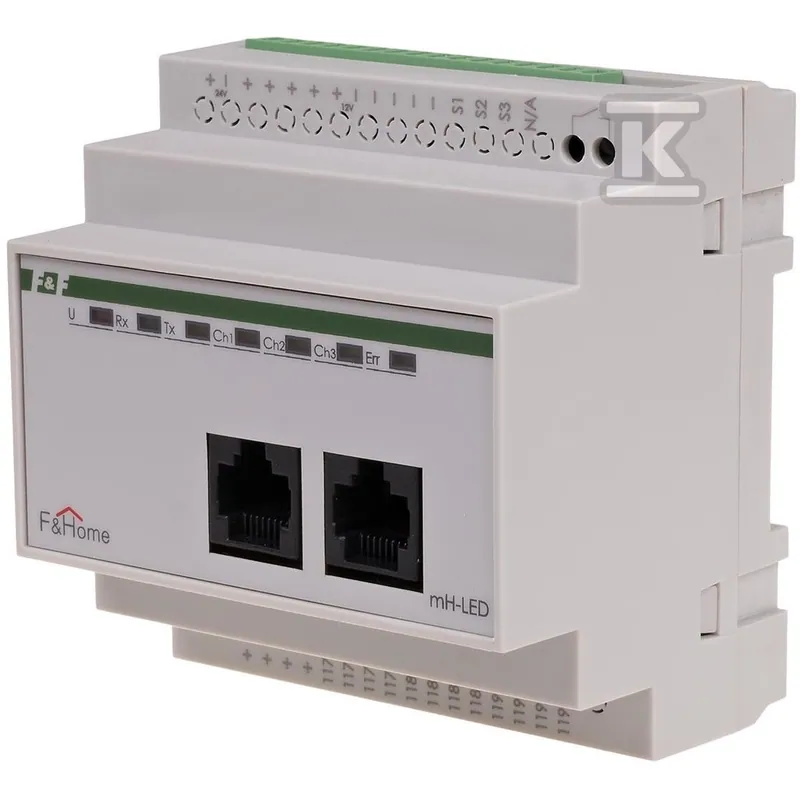

Opis: Moduł ściemniacza LED F&F mH-LED-3 poziom 3
- 3 kanały wykonawcze
- 8 A na kanał
- zasilanie 24 V DC
- LED 12 V DC
- szyna DIN
- IP20
Moduł ściemniacza LED F&F mH-LED-3 poziom 3 to wykonawcze wyjście do ściemniania oświetlenia LED w przewodowym systemie inteligentnego domu F&Home. Ma 3 kanały, każdy na prąd do 8 A, i montuje się go na szynie DIN w rozdzielnicy. Sterowanie przyciskami lub panelem dotykowym.
Do czego służy moduł ściemniacza LED mH-LED-3
Moduł steruje trzema obwodami oświetlenia LED 12 V DC. Sieć CAN łączy go z pozostałymi modułami systemu. Rodzina F&Home obejmuje też moduły wejść i wyjść, ściemniacze 230 V AC, moduły żaluzji, czujników temperatury, zaworów ogrzewania, przekaźników i scen oraz separator CAN.
Parametry mH-LED-3 w praktyce
Napięcie zasilania 24 V DC ma tolerancję -20% i +10%, czyli moduł pracuje w zakresie 19,2–26,4 V DC. Wejścia przyjmują 12–24 V DC przy poborze do 10 mA na wejście, a napięcie zasilania diod LED to 12 V DC.
Montaż i kolejność instalacji
- Moduł montuje się na szynie DIN i zajmuje 5 modułów szerokości (87,5 mm).
- Instaluje się najpierw poziom 1, potem poziom 2 i kolejne. Ten moduł to poziom 3.
- Pozycja pracy dowolna.
- Temperatura pracy 0 do +45°C, przechowywania -20 do +50°C, wilgotność do 85% bez kondensacji i gazów agresywnych.
- LED 12 V wymaga osobnego zasilacza 12 V DC.
Zgodność i łączenie w systemie F&Home
Moduł łączy się siecią CAN z innymi modułami F&Home i ma dwa gniazda RJ-45 na płycie czołowej. Inne produkty z kategorii Sterowanie – pozostałe produkty znajdziesz w katalogu.
