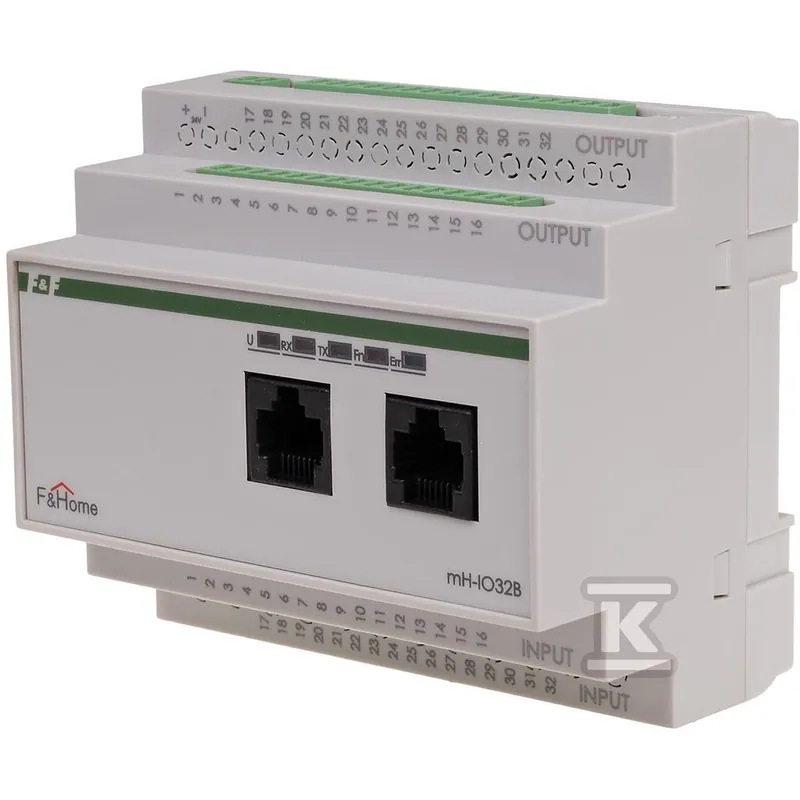

Moduł wejść-wyjść F&F level 4 F&Home, 24 V DC, szyna DIN — MH-IO32-4

Kod prod. MH-IO32-4EAN 5908312593478

Najważniejsze parametry

Typ modułu: logiczny (pozbawiony elementów wykonawczych)
Poziom (level): 4
Znamionowe napięcie zasilania: 24 V DC (tolerancja -20%, +10%)
Maksymalny pobór prądu: 800 mA
Napięcie wejścia: 24 V
Maks. prąd wejściowy dla pojedynczego wejścia: 10 mA

Wszystkie dane techniczne (21)

Darmowa dostawaod 3690 zł brutto
Faktura VATdo każdego zamówienia
Wysyłka albo odbiórpaczka, paleta lub odbiór osobisty
Zakupy bez rejestracjibez zakładania konta

cena brutto za szt.

1 727,01 zł1 404,07 zł netto

Brak na stanie

Zapytaj o dostępność +48 737 880 775

Dodaj do listy zakupowejpo zalogowaniu

Opis: Moduł wejść-wyjść F&F level 4 F&Home

24 V DC
pobór 800 mA
IP20
montaż na szynie DIN
sieć CAN

Moduł wejść-wyjść F&F level 4 MH-IO32-4 to moduł przewodowego systemu F&Home do montażu na szynie DIN w rozdzielnicy. Jest zasilany napięciem 24 V DC i łączy się z resztą systemu siecią CAN przez dwa gniazda RJ-45 na płycie czołowej. Należy do grupy modułów wejść i wyjść, które rozbudowują sieć wejść i wyjść w systemie.

Do czego służy moduł wejść-wyjść w F&Home

Moduły systemu F&Home obejmują wejścia i wyjścia, ściemniacze LED i 230 V, moduły żaluzji, czujników temperatury, zaworów ogrzewania, przekaźników, sceny oraz separator CAN. Ten moduł jest logiczny, czyli pozbawiony elementów wykonawczych, więc nie steruje bezpośrednio odbiornikami. Do załączania obciążeń 230 V służą osobne moduły wykonawcze, np. mH-V7+.

Parametry wejść i wyjść przy doborze

Prąd wejściowy na pojedyncze wejście wynosi do 10 mA przy napięciu 24 V, a obciążalność pojedynczego wyjścia do 15 mA. Moduł pobiera z zasilania 24 V DC maksymalnie 800 mA, więc przy doborze zasilacza zsumuj pobór wszystkich modułów na szynie. Tolerancja napięcia zasilania to -20% i +10%.

Montaż i kolejność poziomów

Montuj na szynie DIN w rozdzielnicy; pozycja pracy jest dowolna.
Poziomy instaluje się kolejno: najpierw poziom 1, potem 2 i dalej, więc moduł level 4 montujesz po poziomach 1–3.
Temperatura pracy wynosi 0 … +45 °C, a przechowywania -20 … +50 °C.
Wilgotność do 85%, bez kondensacji i gazów agresywnych.

Inne produkty z kategorii Sterowanie – pozostałe produkty.

Dane techniczne: Moduł wejść-wyjść F&F level 4 F&Home

Producent	F&F
Typ modułu	logiczny (pozbawiony elementów wykonawczych)
Poziom (level)	4
Znamionowe napięcie zasilania	24 V DC (tolerancja -20%, +10%)
Maksymalny pobór prądu	800 mA
Napięcie wejścia	24 V
Maks. prąd wejściowy dla pojedynczego wejścia	10 mA
Maks. obciążalność pojedynczego wyjścia	15 mA
Komunikacja	sieć CAN, 2 gniazda RJ-45 na płycie czołowej
Typ obudowy	na szynę DIN
Szerokość na szynie DIN	6 modułów
Stopień ochrony	IP20
Pozycja pracy	dowolna
Temperatura pracy	0 … +45 °C
Temperatura przechowywania	-20 … +50 °C
Wilgotność	≤85% (bez kondensacji i gazów agresywnych)
Kod producenta	MH-IO32-4
EAN	5908312593478
Jednostka sprzedaży	szt.
Waga	0,26 kg
Wymiary (dł. × szer. × wys.)	119 × 104 × 75 mm

Dokumenty producenta

Karta katalogowa (PDF, otwiera się w nowej karcie)fif.com.pl · dla tego modelu

Pliki z serwisów producentów i ich partnerów, otwierają się w nowej karcie.

Pytania i odpowiedzi: Moduł wejść-wyjść F&F level 4 F&Home

Czy moduł pasuje do systemu F&Home?

Tak, to moduł przewodowego systemu F&Home. Montuje się go na szynie DIN i łączy siecią CAN przez gniazda RJ-45.

Czy mogę podłączyć bezpośrednio odbiornik 230 V?

Nie, moduł jest logiczny i pozbawiony elementów wykonawczych. Do załączania 230 V w systemie służą osobne moduły wykonawcze, np. mH-V7+ zasilany 230 V AC.

Od jakiego poziomu zacząć rozbudowę?

Poziomy instaluje się kolejno, najpierw poziom 1, potem 2 i dalej. Moduł level 4 montujesz po poziomach 1–3.

Jakie warunki pracy wytrzyma moduł?

Temperatura pracy wynosi 0 … +45 °C, wilgotność do 85% bez kondensacji i gazów agresywnych. Stopień ochrony IP20 oznacza montaż wewnątrz rozdzielnicy.
