Opis: Moduł wejść-wyjść F&F level 6 mH-IO32-6
- 24 V DC
- pobór max. 800 mA
- IP20
- montaż na szynie DIN
- 0…+45°C
- system F&Home (CAN)

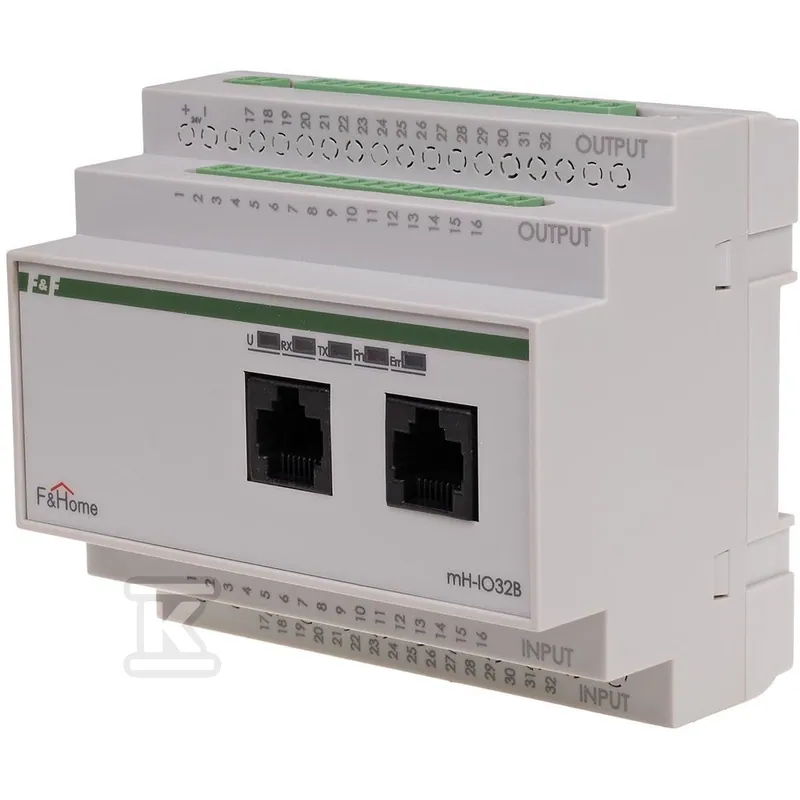

Moduł wejść-wyjść F&F level 6 mH-IO32-6 to moduł logiczny przewodowego systemu inteligentnego domu F&Home, montowany na szynie DIN w rozdzielnicy. Moduły łączy się siecią CAN przez dwa gniazda RJ-45 na płycie czołowej. Moduł nie ma elementów wykonawczych, więc do sterowania odbiornikami 230 V potrzebne są moduły wykonawcze tej rodziny.
Moduł wejść-wyjść 24 V DC level 6 — do czego służy
Wejścia pracują przy napięciu 24 V, a pojedyncze wejście pobiera maks. 10 mA. Pojedyncze wyjście obciąża maks. 15 mA. Według producenta moduły rodziny F&Home obsługują wejścia i wyjścia, ściemniacze LED i 230 V, żaluzje, czujniki temperatury, zawory ogrzewania, przekaźniki i sceny.
Zasilanie i zakres pracy
- Napięcie zasilania 24 V DC, tolerancja -20%/+10%, czyli 19,2–26,4 V.
- Maksymalny pobór prądu 800 mA.
- Temperatura pracy 0…+45°C, przechowywania -20…+50°C.
- Wilgotność do 85%, bez kondensacji i gazów agresywnych.
- Stopień ochrony IP20, pozycja pracy dowolna.
Montaż i rozbudowa sieci — o czym pamiętać
- Moduł montuje się na szynie DIN w rozdzielnicy, w suchym pomieszczeniu (IP20).
- Rozbudowując sieć, instaluj najpierw poziom 1, potem kolejne poziomy (2, 3 itd.).
- Dobierz zasilacz 24 V DC z zapasem względem poboru 800 mA.
- Połącz moduł z siecią CAN przez gniazda RJ-45 na płycie czołowej.
