Opis: Moduł wejść-wyjść F&F F&HOME mH-IO32 LEVEL1
- 32 wejścia
- 32 wyjścia
- 24 V DC
- magistrala CAN
- IP20
- montaż na szynie DIN

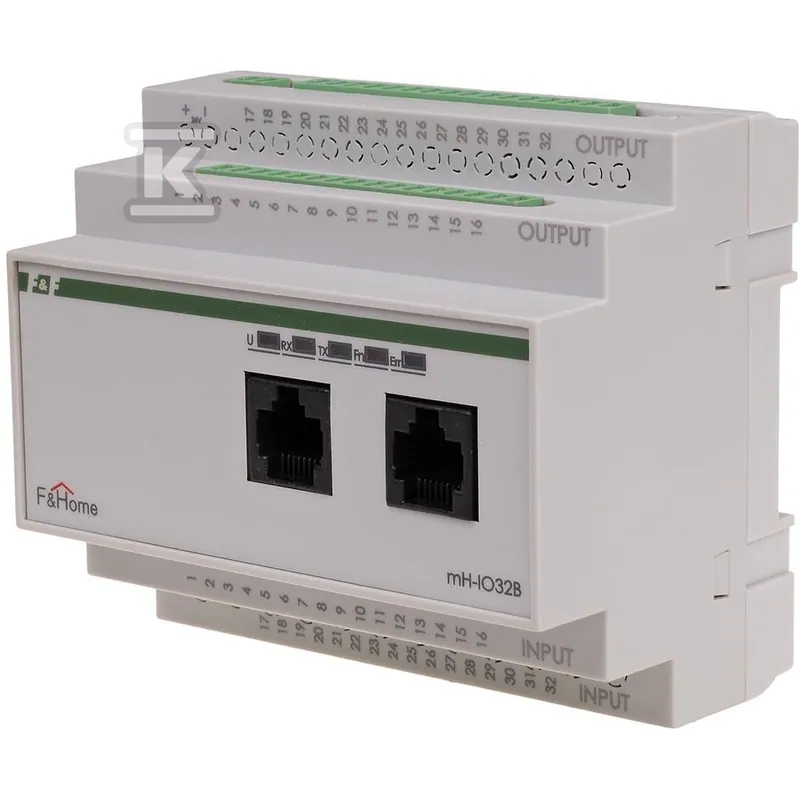

Moduł wejść-wyjść F&F mH-IO32 LEVEL1 (kod MH-IO32-1) to moduł logiczny przewodowego systemu inteligentnego domu F&Home. Montuje się go w rozdzielnicy na szynie DIN i komunikuje z resztą systemu po magistrali CAN.
Moduł wejść-wyjść w systemie F&Home — do czego służy
Moduł służy do przyłączania sygnałów wejściowych i wyjściowych w systemie F&Home. Jest logiczny i nie ma wbudowanych elementów wykonawczych, więc nie załączy odbiornika bezpośrednio. Do współpracy producent wskazuje moduły systemu: według danych zgodności mH-E16 współpracuje z modułami przekaźnikowymi mH-RE4 i panelami dotykowymi przez CAN.
Prądy wejść i wyjść — co sprawdzić przy projekcie
Prąd wejściowy pojedynczego wejścia wynosi maksymalnie 10 mA, a obciążalność pojedynczego wyjścia maksymalnie 15 mA. Te wartości dotyczą każdego kanału osobno, dlatego przy projekcie sprawdź obciążenie kanał po kanale. Maksymalny pobór prądu całego modułu z zasilania 24 V DC wynosi 800 mA.
Montaż i eksploatacja — o czym pamiętać
- Moduł montuje się na szynie DIN; zajmuje 6 modułów szerokości, pozycja pracy dowolna.
- Zasilanie 24 V DC, tolerancja -20%, +10%.
- Stopień ochrony IP20: montaż wewnątrz rozdzielnicy, w suchym miejscu.
- Temperatura pracy 0 do +45 °C, temperatura przechowywania -20 do +50 °C; wilgotność do 85%, bez kondensacji i gazów agresywnych.
- Magistrala CAN łączy moduł z resztą systemu F&Home; podłączenie według instrukcji systemu.
