Opis: Moduł wyjść analogowych F&F level 2
- 4 wyjścia 0–10 V
- 20 mA na kanał
- zasilanie 24 V DC
- montaż na szynie DIN
- IP20

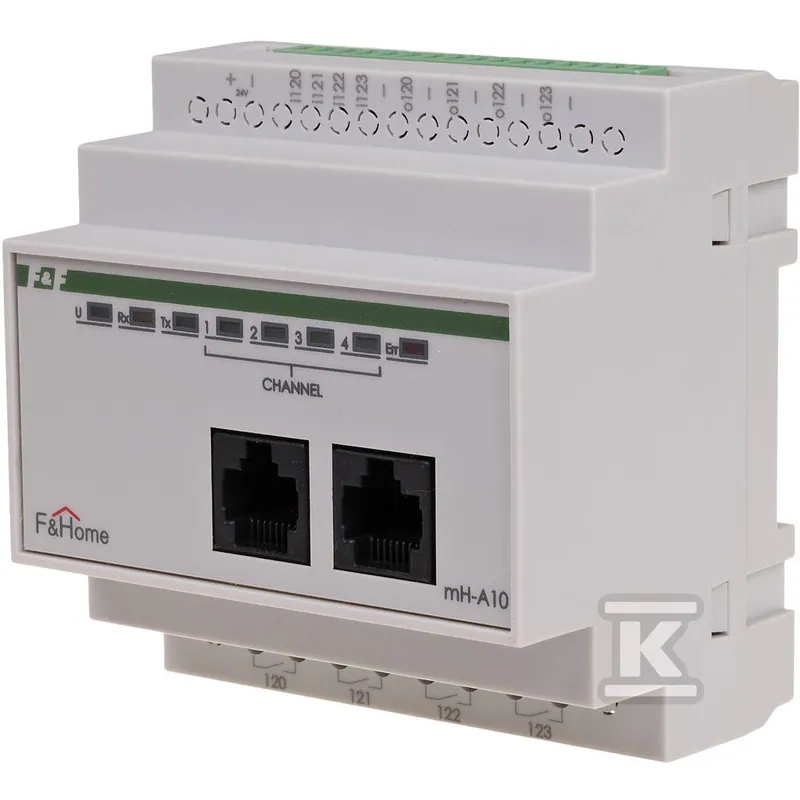

Moduł wyjść analogowych F&F MH-A10-2 (level 2) to wykonawczy moduł z czterema wyjściami 0–10 V do przewodowego systemu inteligentnego domu F&Home. Montuje się go na szynie DIN w rozdzielnicy i łączy z resztą systemu siecią CAN. Pozostałe moduły sterujące F&F znajdziesz w kategorii sterowanie – pozostałe produkty.
Moduł wyjść analogowych 4 × 0–10 V — do czego służy
Każde z czterech wyjść podaje sygnał 0–10 V DC, a obciążenie jednego kanału może wynieść do 20 mA. Moduł zasila napięciem 24 V DC (tolerancja −20%, +10%). Napięcie wejścia modułu to 12–24 V DC, a prąd wejściowy do 10 mA.
Poziom 2 w systemie F&Home — kolejność montażu
Moduł to poziom 2 rodziny. Producent podaje, że instaluje się najpierw poziom 1, a potem poziom 2. Komunikacja odbywa się przez sieć CAN, a dwa gniazda RJ-45 na płycie czołowej służą do połączenia w tej sieci.
Montaż i warunki pracy — o czym pamiętać
- Montaż na szynie DIN, pozycja pracy dowolna.
- Szerokość modułu to 5 modułów (87,5 mm), sprawdź miejsce w rozdzielnicy.
- Temperatura pracy 0 … +40°C, przechowywania −20 … +50°C.
- Wilgotność do 85%, bez kondensacji i gazów agresywnych.
- Stopień ochrony IP20: moduł montuj w suchym miejscu rozdzielnicy.
