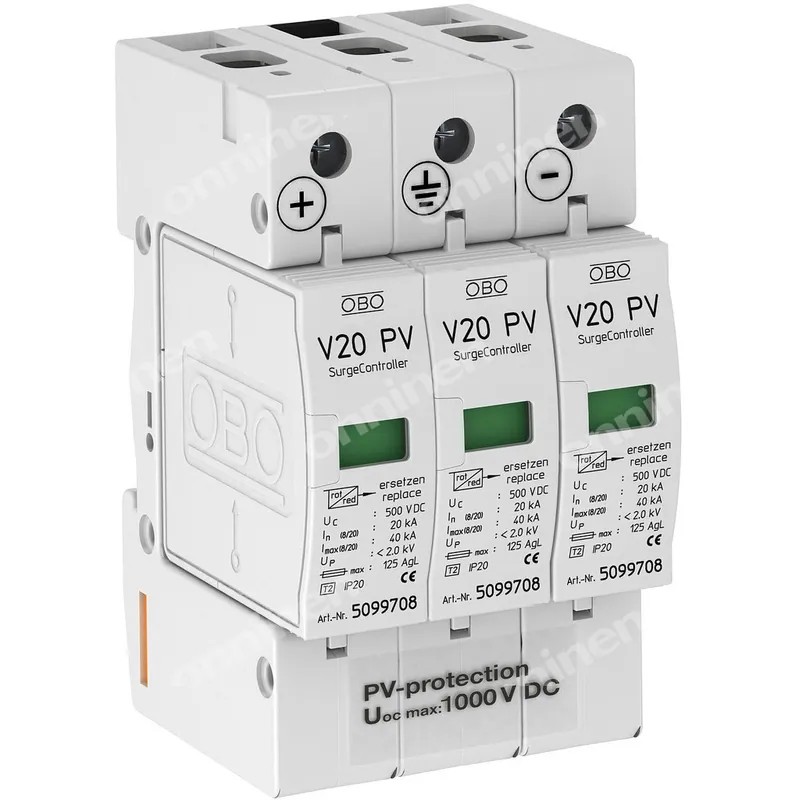

Opis: Ogranicznik przepięć PV OBO Bettermann V20-C 3-PH-1000
- 1000 V DC
- 3 bieguny
- 40 kA (8/20 µs)
- maks. zabezpieczenie 125 A
- IP 20
Ogranicznik przepięć OBO Bettermann V20-C 3-PH-1000 to trójbiegunowy ogranicznik przepięć 1000 V DC typ 2 do instalacji fotowoltaicznych. Według producenta jest to urządzenie kompletne: podstawa i wkładki są wstępnie zmontowane i gotowe do podłączenia. Stosuje się je w systemach fotowoltaicznych z lub bez zewnętrznego systemu ochrony odgromowej.
Do czego służy ogranicznik przepięć 1000 V DC typ 2 w instalacji PV
Ogranicznik V20-C 3-PH-1000 ogranicza przepięcia w obwodzie stałoprądowym farmy lub instalacji PV. Producent podaje połączenie typu Y odporne na błędy zgodnie z VDE 0100-712 (EN 50539-12) oraz zabezpieczenie wyrównania potencjałów zgodnie z VDE 0100-443 (IEC 60364-4-44). Model został przebadany zgodnie z EN 50539-11 (VDE/KEMA).
Parametry V20-C 3-PH-1000 w praktyce
Maksymalny prąd wyładowczy wynosi 40 kA (8/20 µs) na biegun, a znamionowy 20 kA (8/20 µs). Najwyższe napięcie ciągłe DC 1000 V wyznacza górną granicę napięcia pracy, dla której urządzenie jest przeznaczone. Maksymalne zabezpieczenie nadprądowe po stronie sieci to 125 A, a czas zadziałania jest krótszy niż 25 ns. Zakres temperatur pracy to od -40 °C do 80 °C.
Który ogranicznik PV wybrać: V20-C 3-PH-1000 czy V25-B+C 3-PH900
W tej rodzinie PV-ÜSS producent podaje także wariant V25-B+C 3-PH900 (kod 5097447): 900 V DC, typ 1+2, maksymalny prąd wyładowczy 50 kA (8/20 µs), prąd impulsowy 7 kA (10/350 µs), LPZ 0→2 i maksymalne zabezpieczenie 160 A. Jeśli układ wymaga 1000 V DC i ochrony typu 2, wybierz V20-C 3-PH-1000. Wariant V25 ma niższe napięcie ciągłe, ale klasę 1+2 i wyższe zabezpieczenie.
Montaż ogranicznika przepięć V20-C 3-PH-1000 — o czym pamiętać
- Montaż na szynie kołpakowej 35 mm.
- Przewody sztywne i wielożyłowe o przekroju od 2,5 do 35 mm².
- Po stronie sieci zabezpiecz obwód wkładką lub wyłącznikiem nie większym niż 125 A.
- Stopień ochrony IP 20: montaż w rozdzielnicy, bo producent nie przewiduje użytku na zewnątrz.
- Sygnalizacja jest optyczna, bez zdalnej sygnalizacji, więc stan sprawdzaj na miejscu.
- Podłączenie po stronie DC wykonuje uprawniony instalator.
