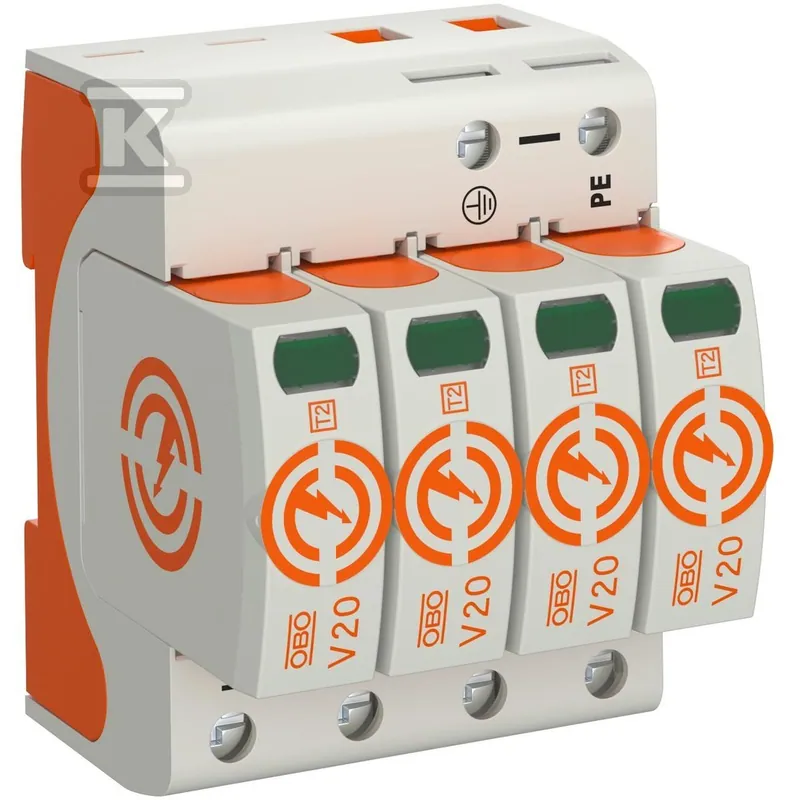

Opis: Ogranicznik przepięć OBO Bettermann V20-4-280
- 4 bieguny
- 40 kA (8/20 µs) na biegun
- 280 V AC
- szyna 35 mm
- IP 20
Ogranicznik przepięć typ 2 4-polowy OBO Bettermann V20-4-280 (klasa C) służy do wyrównania potencjałów w rozdzielnicach głównych i podrozdzielnicach. Producent projektuje go zgodnie z VDE 0100-443 (IEC 60364-4-44) i wskazuje sieci TN-S, TN oraz TN-C-S. Wkładki są wymienne, a urządzenie odłączające i sygnalizacja uszkodzenia działają w każdej wkładce.
Który ogranicznik przepięć typ 2 V20 wybrać
W rodzinie V20 ten model ma klasę C (Typ 2). Warianty V50 mają Typ 1+2 (klasa B+C) i inne liczby biegunów, więc przy wyborze sprawdź oznaczenie typu.
| Model | Typ / klasa |
|---|---|
| V50-4-280 | Typ 1+2 (kl. B+C) |
| V20-4-280 (ten produkt) | Typ 2 (kl. C) |
| V20-1-280 | Typ 2 (kl. C) |
| V50-3-280 | Typ 1+2 (kl. B+C) |
| V50-1+NPE-280 (2P) | Typ 1+2 (kl. B+C) |
Montaż ogranicznika V20-4-280 — o czym pamiętać
- Montaż na szynie kołpakowej 35 mm.
- Przewody sztywne i elastyczne od 1,5 do 35 mm², dokręcane momentem 4 Nm.
- Po stronie sieci zabezpiecz ogranicznik bezpiecznikiem maks. 160 A gL/gG.
- Sygnalizacja uszkodzenia jest optyczna. Ta wersja nie ma zdalnego zestyku NC/NO.
- Zakres temperatur pracy od -40 do 80 °C, wilgotność względna 5–95 %.
