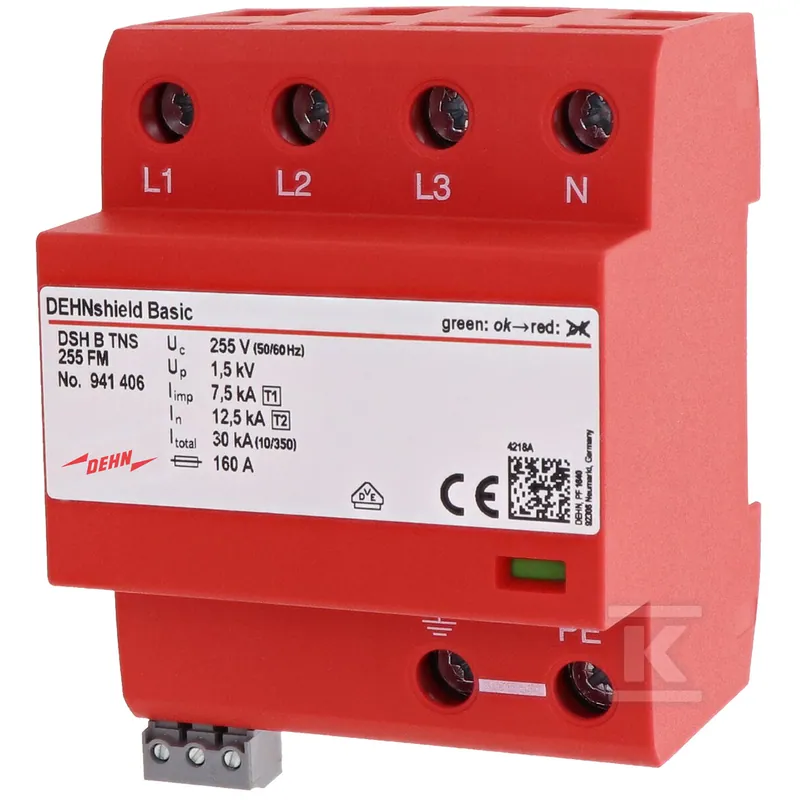

Opis: Ogranicznik przepięć Dehn DEHNshield TNS 255 Basic FM
- Typ 1+2 (klasa I+II)
- Up ≤ 1,5 kV
- Iimp 7,5 kA (L, N-PE)
- Ifi 25 kAeff
- układ TN-S
Ogranicznik przepięć typ 1+2 TN-S Dehn DEHNshield TNS 255 Basic FM to ogranicznik do montażu w głównej rozdzielnicy budynku w sieci TN-S (4+0). Producent przeznacza go do budynków mieszkalnych bez zewnętrznej ochrony odgromowej, także przy zasilaniu linią napowietrzną. Chroni instalację przed przepięciami udarowymi z sieci zasilającej.
Ogranicznik typ 1+2 czy typ 1+2+3 — który wybrać
Ten model ma klasę I+II. Warianty DEHNventil M2 mają typ 1+2+3 i są przeznaczone do budynków z zewnętrzną instalacją odgromową.
| Model | Typ SPD |
|---|---|
| DEHNshield TNS 255 Basic FM (ten produkt) | Typ 1+2 |
| DEHNventil M2 TNS 255 FM | Typ 1+2+3 |
| DEHNventil M2 TT FM | Typ 1+2+3 |
Montaż — o czym pamiętać
- Maks. zabezpieczenie po stronie sieci: 160 A gG.
- Przewody przyłączaj o przekroju 1,5–35 mm² (wielodrutowe) lub 25 mm² (linka).
- Styk FM (przełączny, 250 V AC / 0,5 A) służy do sygnalizacji stanu. Podłącz go, jeśli rozdzielnica ma system nadzoru.
- Ogranicznik montuje się na szynie TH 35. Stopień ochrony IP 20 wymaga zamkniętej rozdzielnicy.
- Montaż i podłączenie wykonuje elektryk z uprawnieniami.
