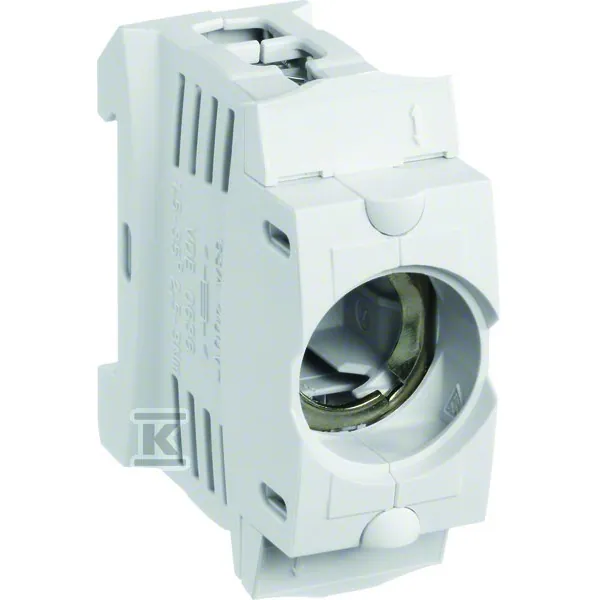

Opis: Podstawa bezpiecznikowa Hager D02 1P 63 A na szynę DIN
- 63 A
- 1 biegun
- wkładka rozmiaru D02
- montaż na szynie DIN
- zacisk klatkowy 1,5–35 mm²
Podstawa bezpiecznikowa Hager D02 63 A (model D02/1 SIS 1P, kod LD043) to jednobiegunowa podstawa z pokrywą do wkładek topikowych rozmiaru D02 w rozdzielnicy na szynie DIN. Przyjmuje wkładki gG o prądach od 2 A do 63 A, więc pasuje do obwodów zabezpieczanych bezpiecznikiem D02.
Podstawa bezpiecznikowa D02 1P czy 3P — który wariant wybrać
Hager ma w rodzinie D01 i D02 wersje jedno- i trzybiegunowe. Wybierz według liczby faz obwodu i prądu wkładki.
| Model | Prąd In | Liczba biegunów | Moc rozproszona |
|---|---|---|---|
| LD042 · D01/1 SIS 1P 16 A | 16 A | 1 | 2,90 W |
| LD043 · D02/1 SIS 1P 63 A (ten produkt) | 63 A | 1 | 9,50 W |
| LD047 · D01/3 SIS 3P 16 A | 16 A | 3 | 8,70 W |
| LD046 · D02/3 SIS 3P 63 A | 63 A | 3 | 28,50 W |
Montaż podstawy D02 — o czym pamiętać
- Zamocuj podstawę na szynie DIN; to wariant jednobiegunowy, czyli jeden tor obwodu.
- Przewód elastyczny wprowadź w zakres 1,5–35 mm² i dokręć zaciski momentem 2,5–3 Nm.
- Wersja z pokrywą ogranicza dostęp do części pod napięciem po zamontowaniu wkładki.
- Moc rozproszona we wkładce wynosi 9,50 W; przy kilku podstawach w jednej rozdzielnicy uwzględnij sumę strat cieplnych.
