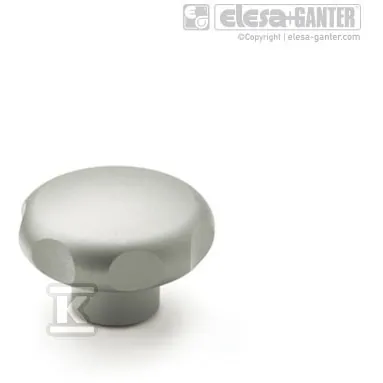

Opis: Pokrętło stalowe GN 5335.4-50-M10-E Elesa+Ganter
- średnica 50 mm
- gwint M10, nieprzelotowy
- wysokość 34 mm
- stal
- typ E
Pokrętło stalowe Elesa+Ganter GN 5335.4-50-M10-E to pokrętło ręczne z nieprzelotowym otworem gwintowanym M10. Należy do serii GN 5335 producenta Elesa+Ganter. Inne pokrętła znajdziesz w tej kategorii.
Pokrętło stalowe z gwintem M10: który wariant wybrać
Seria GN 5335 występuje w dwóch średnicach (50 i 60 mm) i trzech typach otworu: gwint nieprzelotowy (typ E), gwint przelotowy (typ D) i gładki otwór H7 (typ C). Ten produkt to wariant E o średnicy 50 mm.
| Oznaczenie | Średnica d1 | Otwór |
|---|---|---|
| GN 5335.4-50-M10-D | 50 mm | gwint M10, przelotowy |
| GN 5335.4-50-M10-E (ten produkt) | 50 mm | gwint M10, nieprzelotowy |
| GN 5335.4-60-M10-D | 60 mm | gwint M10, przelotowy |
| GN 5335.4-60-M10-E | 60 mm | gwint M10, nieprzelotowy |
| GN 5335.4-60-M12-D | 60 mm | gwint M12, przelotowy |
| GN 5335.4-60-M12-E | 60 mm | gwint M12, nieprzelotowy |
| GN 5335.4-60-B12-C | 60 mm | otwór gładki H7 |
| GN 5335-60-M12-40 | 60 mm | gwint M12, długość 40 mm |
Montaż pokrętła z otworem nieprzelotowym
- Otwór jest zamknięty od dołu, więc śruba nie może sięgać dna otworu. Dobierz jej długość tak, by zostawała wolna przestrzeń.
- Przed montażem sprawdź, czy gwint M10 w otworze jest czysty i nieuszkodzony.
- Przy typie przelotowym (D) śruba może przejść na wylot; przy typie nieprzelotowym (E) nie.
