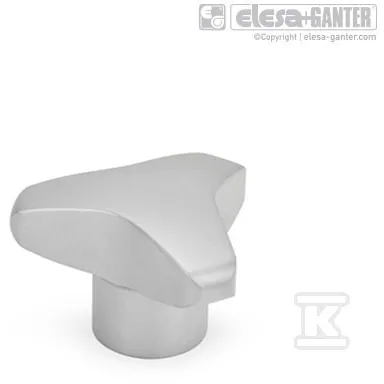

Opis: Pokrętło trójramienne Elesa+Ganter GN 5345.4-50-M8-E
- średnica 50 mm
- gwint M8
- otwór gwintowany nieprzelotowy (typ E)
- wysokość 30 mm
Pokrętło trójramienne Elesa+Ganter GN 5345.4-50-M8-E z serii GN 5345 ma średnicę 50 mm i gwintowany otwór M8 nieprzelotowy (typ E). Wymiary podane poniżej pochodzą z katalogu producenta.
Pokrętło trójramienne M8 50 mm — który typ otworu wybrać
Seria GN 5345 występuje w trzech wykonaniach otworu: typ E ma gwint nieprzelotowy, typ D gwint przelotowy, a typ C gładki otwór nieprzelotowy H7. Ten produkt to typ E z gwintem M8, więc śruba nie przechodzi na wylot.
| Oznaczenie producenta | d1 [mm] | Gwint / otwór | h1 [mm] |
|---|---|---|---|
| GN 5345.4-50-M8-E (ten produkt) | 50 | M8, nieprzelotowy (typ E) | 30 |
| GN 5345.4-50-M10-E | 50 | M10, nieprzelotowy (typ E) | 30 |
| GN 5345.4-50-B10-C | 50 | B10, gładki H7 (typ C) | 30 |
| GN 5345-60-M10-E | 60 | M10, nieprzelotowy (typ E) | 35 |
| GN 5345-60-M12-E | 60 | M12, nieprzelotowy (typ E) | 35 |
| GN 5345-60-M12-D | 60 | M12, przelotowy (typ D) | 35 |
| GN 5345-60-A | 60 | bez gwintu w danych | 35 |
| GN 5345.4-60-M10-E | 60 | M10, nieprzelotowy (typ E) | 35 |
| GN 5345.4-60-M12-D | 60 | M12, przelotowy (typ D) | 35 |
Wymiary montażowe pokrętła GN 5345.4-50-M8-E
Dla tego modelu katalog podaje: średnica d4 21 mm, wysokość h2 17 mm, wymiar t1 15 mm oraz wysokość h1 30 mm. Gwint M8 znajduje się w otworze d2.
