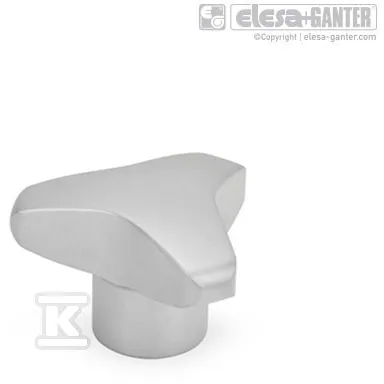

Opis: Pokrętło trójramienne Elesa+Ganter GN 5345-40-M6-E
- d1 40 mm
- gwint M6
- otwór nieprzelotowy (typ E)
- wysokość h1 26 mm
Pokrętło trójramienne Elesa+Ganter GN 5345-40-M6-E ma średnicę 40 mm i gwintowany otwór M6 w wykonaniu nieprzelotowym (typ E). Wysokość 26 mm. Służy do ręcznego nastawiania elementu bez użycia narzędzi. Seria GN 5345 jest wykonywana w stali nierdzewnej AISI 303 (A1) i AISI 316L (A4). Inne pokrętła tej kategorii znajdziesz w zakładce pokrętła.
Pokrętło trójramienne GN 5345 — który rozmiar wybrać
Seria GN 5345 ma średnice 40, 50 i 60 mm. Poniższa tabela zestawia modele z danych producenta; ten produkt jest pogrubiony.
| Model | Średnica d1 | Otwór | Wysokość h1 |
|---|---|---|---|
| GN 5345-40-M6-E (ten produkt) | 40 mm | M6, nieprzelotowy | 26 mm |
| GN 5345.4-50-B10-C | 50 mm | H7, B10 (gładki) | 30 mm |
| GN 5345.4-50-M10-E | 50 mm | M10, nieprzelotowy | 30 mm |
| GN 5345.4-60-M10-E | 60 mm | M10, nieprzelotowy | 35 mm |
| GN 5345-60-M10-E | 60 mm | M10, nieprzelotowy | 35 mm |
| GN 5345-60-M12-E | 60 mm | M12, nieprzelotowy | 35 mm |
| GN 5345.4-60-M12-D | 60 mm | M12, przelotowy | 35 mm |
| GN 5345-60-M12-D | 60 mm | M12, przelotowy | 35 mm |
| GN 5345-60-A | 60 mm | bez gwintu | 35 mm |
Montaż pokrętła — o czym pamiętać
- W otworze nieprzelotowym śruba nie przechodzi na wylot. Dobierz jej długość tak, żeby nie dosięgła dna otworu.
- Otwór M6 wymaga śruby M6. Nie stosuj gwintu innego rozmiaru.
