Opis: Przekaźnik czasowy schodowy Relpol RPC-1AS-A230
- 230 V AC
- 1 styk przełączny 1Z, 16 A / 250 V AC
- 10 zakresów czasowych 1 s–10 min
- montaż na szynie 35 mm
- IP 20

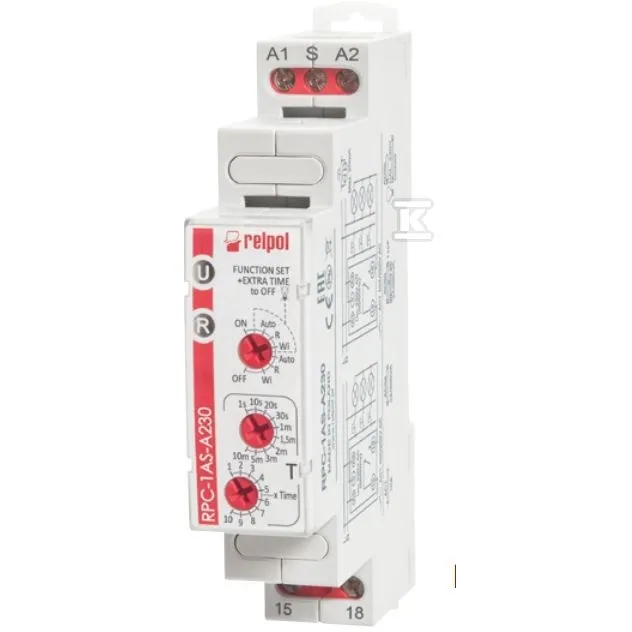

Przekaźnik czasowy schodowy Relpol RPC-1AS-A230 załącza obwody oświetleniowe i po ustawionym czasie je wyłącza. Cewka 230 V AC, montaż na szynie 35 mm w rozdzielnicy. Typowe zastosowanie to oświetlenie klatek schodowych i korytarzy, gdzie światło ma zgasnąć samo po czasie. Kod producenta 863220.
Przekaźnik czasowy schodowy 230 V AC — który model z rodziny RPC wybrać
W rodzinie RPC modele różnią się napięciem cewki, liczbą styków i prądem. RPC-1AS-A230 ma cewkę 230 V AC i jeden styk 1Z. Modele UNI pracują z cewką 12…240 V AC/DC.
| Model | Napięcie cewki | Styki i prąd AC1 |
|---|---|---|
| RPC-1AS-A230 (ten produkt) | 230 V AC | 1Z, 16 A / 250 V AC |
| RPC-1MC-UNI (863216) | 12…240 V AC/DC | 1P, 16 A / 250 V AC |
| RPC-1MD-UNI (863218) | 12…240 V AC/DC | 1P, 16 A / 250 V AC |
| RPC-3MD-UNI (863219) | 12…240 V AC/DC | 3P, 8 A / 250 V AC |
| RPC-2ME-UNI-SSR (865444) | 12…240 V AC/DC | 2 x 1Z (triak), 2 A / 230 V AC |
Montaż — o czym pamiętać
- Przekaźnik montuje się na szynie 35 mm (TH35) w rozdzielnicy.
- Cewka pracuje na 230 V AC; przed podłączeniem sprawdź napięcie zasilania na etykiecie.
- Styk 1Z przełącza obwód do 16 A / 250 V AC (AC1).
- Stopień ochrony IP 20: przeznaczony do zabudowy w rozdzielnicy lub obudowie.
Podłączenie wykonuje instalator, bo urządzenie pracuje z napięciem sieciowym 230 V. Inne przekaźniki instalacyjne znajdziesz w kategorii przekaźniki.
