Opis: Przekaźnik interfejsowy Relpol PIR4-110DC-00LD
- 4P
- cewka 110 V DC
- styki 6 A / 24 V DC
- montaż na szynie 35 mm
- IP 20

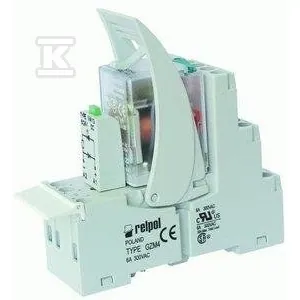

Przekaźnik interfejsowy Relpol PIR4-110DC-00LD to przekaźnik z czterema zestykami przełącznymi (4P) i cewką zasilaną napięciem 110 V DC. Separuje obwód wejściowy od wyjściowego, więc nadaje się do sterowania obwodem wykonawczym z osobnego źródła sygnału w rozdzielnicy.
Który model PIR4 wybrać: 110 V DC czy 12 V
Seria PIR4 ma trzy warianty z różnym napięciem cewki. Dane producenta dla wariantów różnią się napięciem cewki i sposobem tłumienia przepięć: wersja DC ma diodę D, wersja AC ma warystor V.
| Model | Rodzaj napięcia zasilania | Napięcie cewki |
|---|---|---|
| PIR4-110DC-00LD (ten produkt) | DC | 110 V |
| PIR4-012DC-00LD (kod 854769) | DC | 12 V |
| PIR4-012AC-00LV (kod 854783) | AC | 12 V |
Montaż i podłączenie — o czym pamiętać
- Montaż na szynie 35 mm albo na płycie dwoma wkrętami M3.
- Gniazdo GZM4 (IP 20) jest w zestawie; przekaźnik wpina się w gniazdo, a obwody podłącza się do zacisków śrubowych.
- Stopień ochrony IP 20 oznacza montaż w suchej rozdzielnicy lub obudowie.
- Zaciski oznaczone są numerami: wejście A1(13) i A2(14), styki 11-12-14, 21-22-24, 31-32-34, 41-42-44.
- Zielony wskaźnik LED znajduje się na obudowie przekaźnika.
