Opis: Przekaźnik interfejsowy Relpol SIR6WB-24VAC/DC-R
- 1P
- 6 A / 250 V AC
- wejście 24 V AC/DC
- szerokość 6,2 mm
- montaż na szynie 35 mm

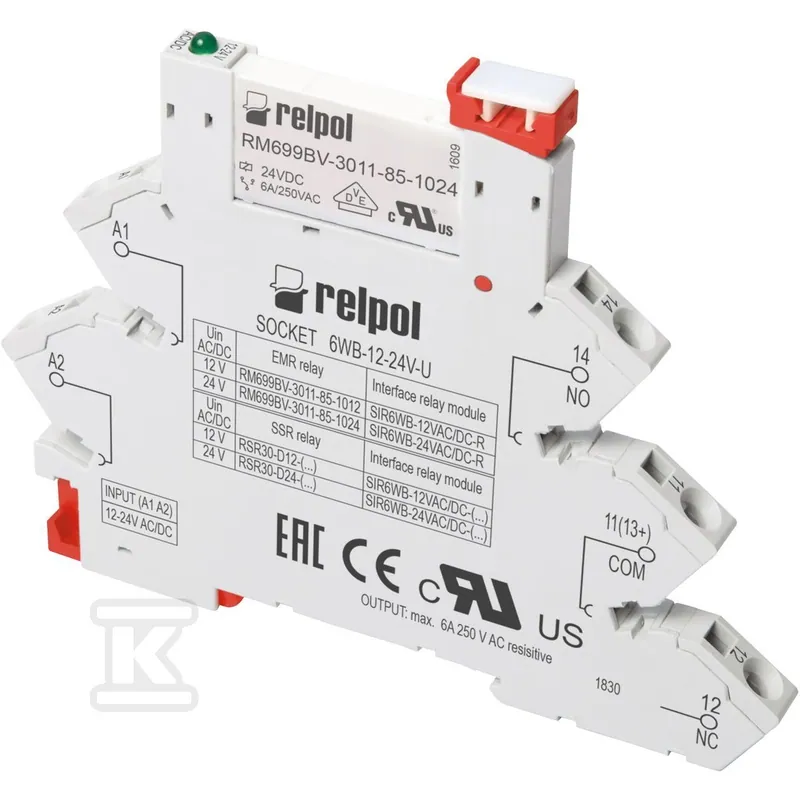

Przekaźnik interfejsowy Relpol SIR6WB-24VAC/DC-R to wąskoprofilowy przekaźnik o szerokości 6,2 mm z jednym stykiem przełącznym 1P i wejściem 24 V AC lub DC dowolnej biegunowości. Stosuje się go jako przekaźnik pośredniczący między sterownikiem lub czujnikiem o sygnale 24 V a odbiornikiem o większym prądzie. Składa się z gniazda 6WB-12-24V-U i wymiennego przekaźnika RM699BV-3011-85-1024.
Przekaźnik interfejsowy 24 V AC/DC 6 A — który model wybrać
Ten model ma wejście 24 V AC/DC i wyjście 6 A na styku 1P. Modele PIR2 mają szerokość 31 mm, a modele PIR6W-1PS mają zaciski śrubowe, podczas gdy ten produkt ma zaciski sprężynowe.
| Model | Wejście | Wyjście |
|---|---|---|
| SIR6WB-24VAC/DC-R (ten produkt), kod 863768 | 24 V AC/DC | 1P, 6 A / 250 V AC |
| PIR6W-1PS-24VAC/DC-O, kod 857212 | 24 V AC/DC | 1Z tranzystorowe, 2 A / 24 V DC |
| PIR6W-1PS-230VAC/DC-O, kod 857215 | 230 V AC/DC | 1Z tranzystorowe, 2 A / 24 V DC |
| PIR2-024DC-M41G-PS-2012, kod 864839 | 24 V DC | 2P, 12 A / 250 V AC |
| PIR2-230AC-M93G-PS-2012, kod 864841 | 230 V AC | 2P, 12 A / 250 V AC |
Montaż przekaźnika SIR6WB — o czym pamiętać
- Montaż na szynie 35 mm w rozdzielnicy; stopień ochrony obudowy IP 20.
- Zaciski sprężynowe: przewód wkładasz bez śrubokręta, sprawdź wcześniej, czy izolacja jest zdjęta na właściwą długość.
- Wejście A1–A2 pracuje przy dowolnej biegunowości napięcia 24 V DC; przy 24 V AC biegunowość nie ma znaczenia.
- Styk 1P jest znamionowany na 6 A / 250 V AC (AC1) i 6 A / 30 V DC (DC1).
- Dla odbiorników indukcyjnych (AC3) znamionowo 0,186 kW; przy mocniejszych odbiornikach dobierz większy przekaźnik.
