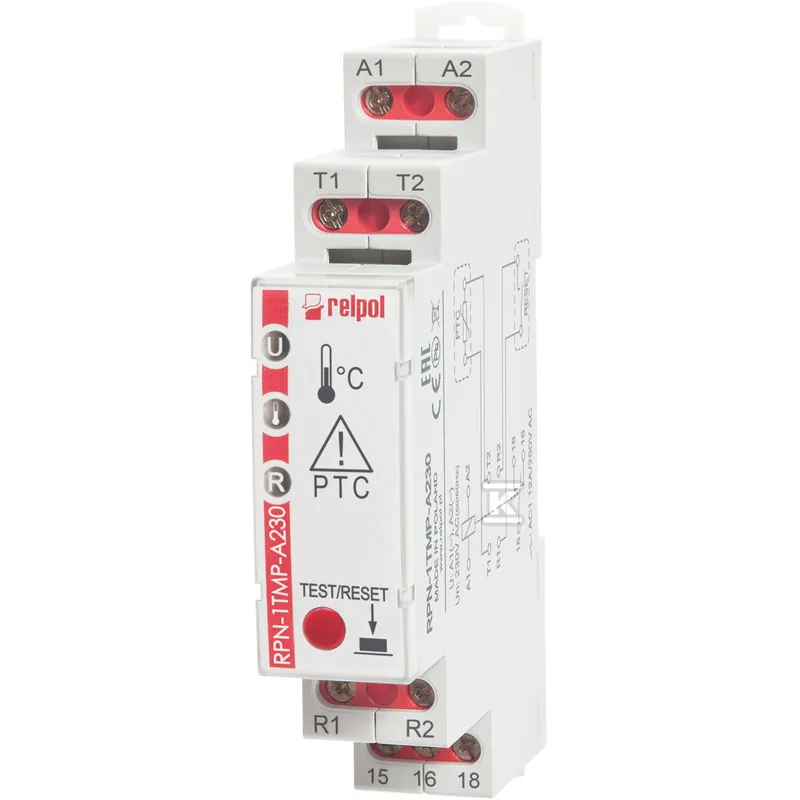

Opis: Przekaźnik nadzorczy Relpol RPN-1TMP-A230 do termistorów PTC
- Cewka 230 V AC
- 1 zestyk przełączny 12 A / 250 V AC
- nadzór do 6 czujników PTC
- montaż na szynie 35 mm
- IP 20
Przekaźnik nadzorczy Relpol RPN-1TMP-A230 nadzoruje obwód termistorów PTC silnika i sygnalizuje zwarcie w tym obwodzie. Do jednego obwodu można podłączyć maksymalnie 6 czujników PTC połączonych szeregowo. Wyjście to 1 zestyk przełączny z materiałem AgSnO2: prąd znamionowy AC1 wynosi 12 A przy 250 V AC, a DC1 12 A przy 24 V DC. Inne przekaźniki znajdziesz w kategorii Przekaźniki.
Który przekaźnik nadzorczy RPN wybrać
Seria RPN ma kilka wariantów o różnej funkcji. Model RPN-1TMP-A230 jest jedynym z tej listy do nadzoru termistorów PTC; pozostałe mierzą prąd lub napięcie.
| Model | Co nadzoruje |
|---|---|
| RPN-1TMP-A230 (ten produkt) | termistory PTC silnika, do 6 czujników szeregowo |
| RPN-1A05-A230 | prąd AC w sieci 1-fazowej, wejście 0,5 A |
| RPN-1A1-A230 | prąd AC w sieci 1-fazowej, wejście 1 A |
| RPN-1A2-A230 | prąd AC w sieci 1-fazowej, wejście 2 A |
| RPN-1A5-A230 | prąd AC w sieci 1-fazowej, wejście 5 A |
| RPN-1A8-A230 | prąd AC w sieci 1-fazowej, wejście 8 A |
| RPN-1A16-A230 | prąd AC w sieci 1-fazowej, wejście 16 A |
| RPN-1VFT-A400 | sieć 3-fazowa 400/230 V: zanik fazy, asymetria, kolejność faz, opóźnienie do 9 s |
| RPN-1VFR-A400 | sieć 3-fazowa 400/230 V: zanik fazy, asymetria, kolejność faz, opóźnienie 4 s |
Montaż — o czym pamiętać
- Przekaźnik montuje się na szynie 35 mm.
- Stopień ochrony IP 20: montaż wewnątrz rozdzielnicy lub obudowy zapewniającej wymagany stopień ochrony.
- Obwód czujników obsługuje maksymalnie 6 termistorów PTC połączonych szeregowo.
- Cewka zasilana jest napięciem 230 V AC, 50/60 Hz; podłączenie wykonuje osoba z uprawnieniami elektrycznymi.
- Wymiary obudowy to 90 × 17,5 × 64,6 mm (głębokość × szerokość × wysokość).
