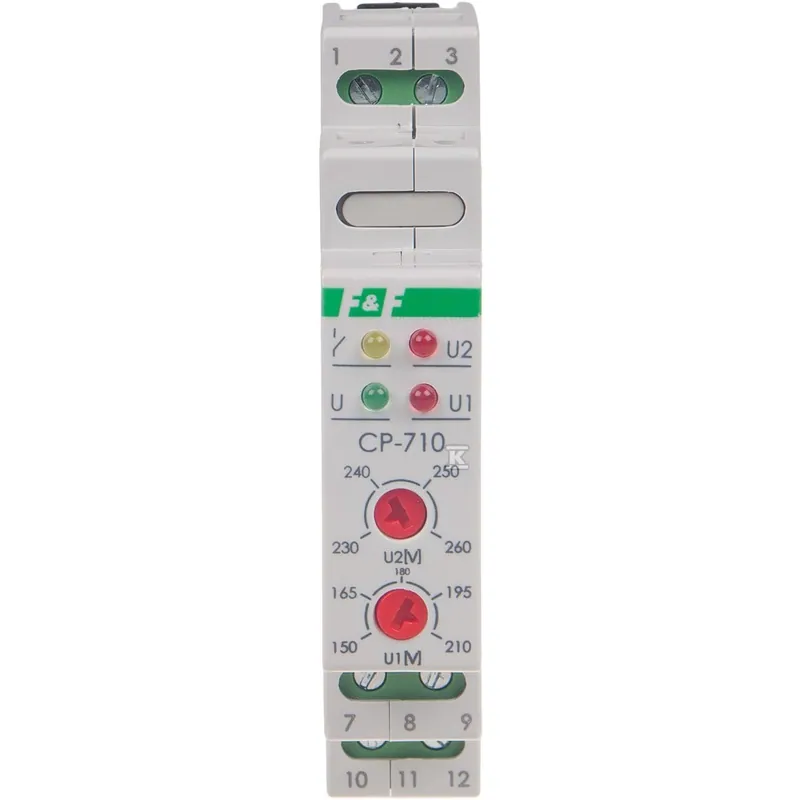

Przekaźnik napięciowy F&F CP-710 to jednofazowy przekaźnik kontroli napięcia z jednym stykiem przełącznym NO/NC o obciążalności 16 A. Kontroluje napięcie zasilania i reaguje, gdy spadnie poniżej progu U1 albo wzrośnie powyżej progu U2. Dostępny w ofercie przekaźników aparatury sterującej; producent podaje współpracę z agregatami prądotwórczymi.
Progi napięcia CP-710 — jak działa kontrola
Dolny próg U1: zadziałanie w zakresie 150–210 V, czas zadziałania 1,5 s, czas powrotu 1,5 s.
Górny próg U2: zadziałanie w zakresie 230–260 V, czas zadziałania 0,1 s, czas powrotu 1,5 s.
Histereza powrotu 5 V dla obu progów.
Montaż i podłączenie CP-710
Montaż na szynie 35 mm w rozdzielnicy, szerokość 1 moduł (18 mm), stopień ochrony IP20.
Zaciski śrubowe 2,5 mm², moment dokręcający 0,4 Nm.
Pobór mocy 0,8 W; temperatura pracy od -25 do 50 °C.
Podłączenie wykonuje elektryk zgodnie z instrukcją producenta.
Dane techniczne: Przekaźnik napięciowy F&F 10 A
Producent
F&F
Typ
jednofazowy
Napięcie zasilania
50÷450 V AC
Maksymalny prąd obciążenia
16 A
Konfiguracja styków
1 × NO/NC
Separacja styku
TAK
Element wykonawczy
przekaźnik
Próg napięciowy zadziałania – dolny U1
150÷210 V
Próg napięciowy zadziałania – górny U2
230÷260 V
Histereza napięciowa powrotu – próg U1
5 V
Histereza napięciowa powrotu – próg U2
5 V
Czas zadziałania – próg U1
1,5 s
Czas zadziałania – próg U2
0,1 s
Czas powrotu – próg U1
1,5 s
Czas powrotu – próg U2
1,5 s
Blokada czasowa
TAK
Współpraca z agregatami prądotwórczymi
TAK
Kontrola zasilania
4 × LED
Przyłącze
zaciski śrubowe 2,5 mm²
Moment dokręcający
0,4 Nm
Pobór mocy
0,8 W
Temperatura pracy
-25 ÷ 50 °C
Szerokość
1 moduł (18 mm)
Montaż
na szynie 35 mm
Stopień ochrony
IP20
Kod producenta
CP-710
EAN
5908312597100
Jednostka sprzedaży
szt.
Waga
0,075 kg
Wymiary (dł. × szer. × wys.)
95 × 19 × 70 mm
Pytania i odpowiedzi: Przekaźnik napięciowy F&F 10 A
Czy przekaźnik nadaje się do pracy z agregatem prądotwórczym?
Tak, producent podaje współpracę z agregatami prądotwórczymi. Progi U1 i U2 pozwalają wykryć zbyt niskie lub zbyt wysokie napięcie.
Jaki zakres napięcia kontroluje CP-710?
Napięcie zasilania przekaźnika to 50–450 V AC. Próg dolny U1 to 150–210 V, próg górny U2 to 230–260 V, a histereza powrotu wynosi 5 V.
Czym różni się od CP-721?
CP-721 ma wyświetlacz, jest programowalny, zajmuje 2 moduły i ma obciążenie 30 A. CP-710 ma 1 moduł i 16 A.
Czy montuje się na szynie 35 mm?
Tak, CP-710 montuje się na szynie 35 mm w rozdzielnicy. Zajmuje 1 moduł (18 mm), stopień ochrony to IP20.
