Opis: Przekaźnik napięciowy F&F 10 A
- progi 150÷210 V i 230÷260 V
- prąd 10 A
- 1 × NO/NC
- zaciski 4,0 mm²
- szyna 35 mm

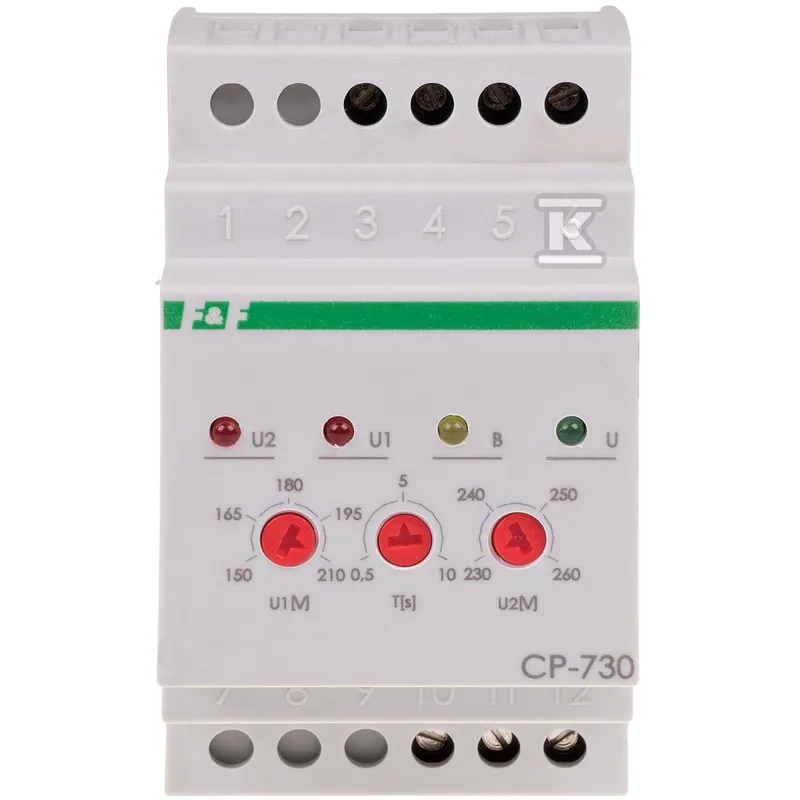

Przekaźnik napięciowy 3-fazowy 10 A F&F CP-730 kontroluje napięcie w sieci 3×(50÷450 V)+N i przełącza styk, gdy napięcie wyjdzie poza ustawione progi. Montuje się go na szynie 35 mm w rozdzielnicy. Typowe zastosowanie: zabezpieczenie odbiorników trójfazowych przed zbyt niskim i zbyt wysokim napięciem.
Przekaźnik napięciowy 3-fazowy 10 A — progi i czasy działania
CP-730 ma dwa progi napięcia. Dolny próg U1 zadziała przy 150÷210 V, czas zadziałania wynosi 0,5÷10 s, czas powrotu 1,5 s, histereza powrotu 5 V. Górny próg U2 zadziała przy 230÷260 V, czas zadziałania 0,1 s, czas powrotu 1,5 s, histereza powrotu 5 V.
- Blokada czasowa: TAK. Współpraca z agregatami prądotwórczymi: TAK.
- Styk przełączny 1 × NO/NC z separacją styku, obciążenie maksymalne 10 A.
- Kontrola zasilania: 4 × LED.
- Pobór mocy 0,4 W.
Montaż CP-730 — o czym pamiętać
- Zaciski śrubowe przyjmują przewody do 4,0 mm², dokręcaj momentem 0,5 Nm.
- Montaż na szynie 35 mm. Stopień ochrony IP20, więc przekaźnik instaluj wewnątrz rozdzielnicy.
- Zakres temperatur pracy: -25 ÷ 50 °C.
- Przed ustawieniem progów sprawdź w instrukcji producenta, jakie napięcie ma sieć w miejscu montażu.
