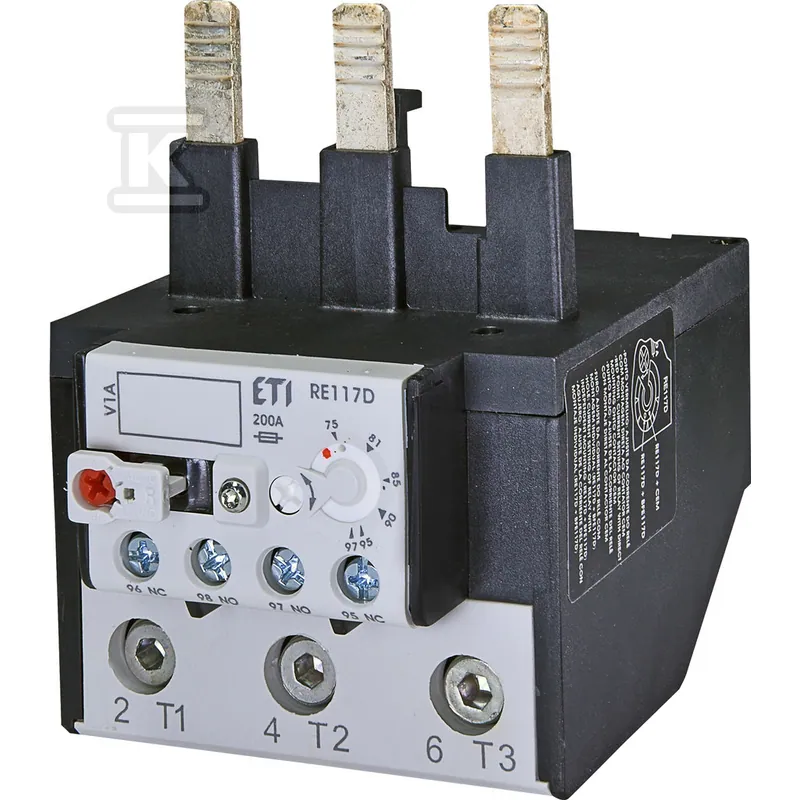

Opis: Przekaźnik termiczny ETI RE117.1D-97
- zakres nastawy 75/97 A
- 1 styk NC + 1 styk NO
- montaż na styczniku CEM95...CEM105
Przekaźnik termiczny ETI RE117.1D-97 to zabezpieczenie przeciążeniowe silnika, montowane na styczniku CEM95…CEM105. Monitoruje prąd płynący do silnika i przerywa obwód, gdy przekroczy nastawę, zapobiegając przegrzaniu silnika. Chroni też przed zanikiem fazy.
Który przekaźnik termiczny ETI wybrać do stycznika CEM
Zakres nastawy musi obejmować prąd znamionowy silnika. Poniżej warianty tej rodziny ETI z zakresem nastawy i stycznikiem, do którego pasują.
| Model | Zakres nastawy prądu | Do stycznika |
|---|---|---|
| RE67.1D-50 | 32/50 A | CEM32…CEM40 |
| RE67.2D-57 | 40/57 A | CEM50…CEM80 |
| RE67.2D-63 | 50/63 A | CEM50…CEM80 |
| RE67.2D-70 | 57/70 A | CEM50…CEM80 |
| RE67.2D-80 | 63/80 A | CEM50…CEM80 |
| RE117.1D-97 (ten produkt) | 75/97 A | CEM95…CEM105 |
| RE117.2D-112 | 90/112 A | CEM112 (E) |
Montaż przekaźnika RE117.1D-97 — o czym pamiętać
- Przekaźnik montuje się bezpośrednio na styczniku z grupy CEM95…CEM105, bo sposób montażu to montaż stycznika.
- Dobierz zakres nastawy do prądu znamionowego silnika. Ten model obejmuje zakres 75–97 A.
- Model ma 1 styk pomocniczy NC i 1 styk pomocniczy NO.
- Przed montażem i zmianą nastawy wyłącz zasilanie obwodu.
