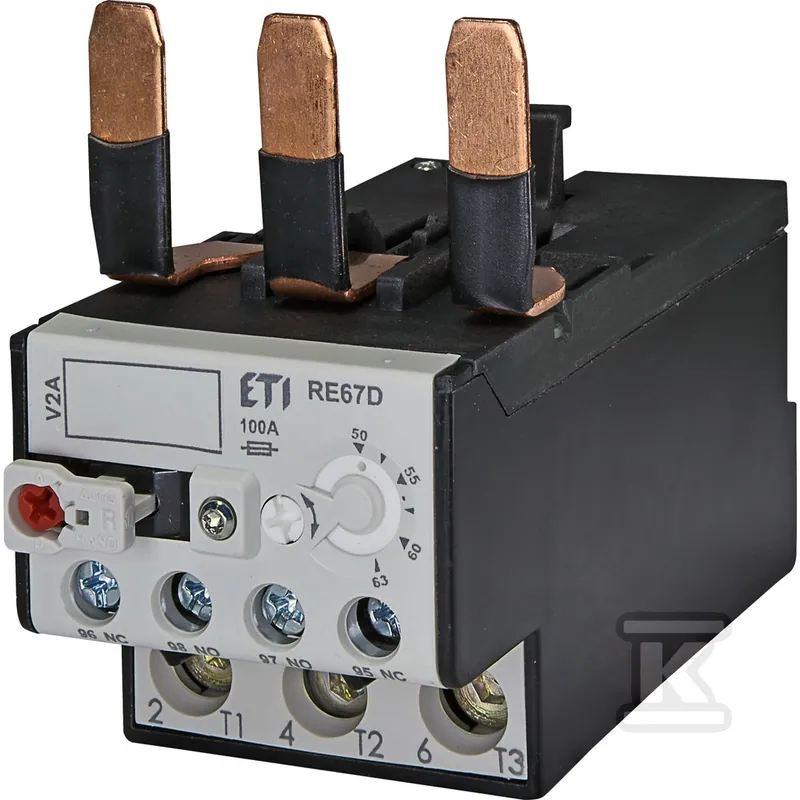

Opis: Przekaźnik termiczny ETI RE67.2D-63
- 50/63 A
- 1 styk NC + 1 styk NO
- do styczników CEM50–CEM80
- ochrona przed przeciążeniem i zanikiem fazy
Przekaźnik termiczny ETI RE67.2D-63 to przekaźnik przeciążeniowy do ochrony silników, montowany na styczniku CEM50–CEM80. Monitoruje prąd płynący do silnika i przerywa obwód, gdy przekroczy nastawę, zanim silnik się przegrzeje. Chroni też przed zanikiem fazy.
Przekaźnik termiczny 50/63 A — który zakres nastawy wybrać
Warianty RE67 różnią się zakresem nastawy prądu. Wybierz ten, w którym mieści się prąd znamionowy silnika z tabliczki.
| Model | Zakres nastawy prądu | Do stosowania z |
|---|---|---|
| RE67.1D-50 | 32/50 A | CEM32…CEM40 |
| RE67.2D-57 | 40/57 A | CEM50…CEM80 |
| RE67.2D-63 (ten produkt) | 50/63 A | CEM50…CEM80 |
| RE67.2D-70 | 57/70 A | CEM50…CEM80 |
| RE67.2D-80 | 63/80 A | CEM50…CEM80 |
Montaż — o czym pamiętać
- Dobierz zakres nastawy do prądu znamionowego silnika z tabliczki znamionowej i ustaw go na przekaźniku przed uruchomieniem.
- Przekaźnik jest przeznaczony do styczników CEM50–CEM80: sprawdź typ stycznika przed zakupem.
- Styk NC i styk NO służą do obwodów sterowania i sygnalizacji; podłącz je według schematu.
- Po zadziałaniu zabezpieczenia najpierw sprawdź przyczynę przeciążenia, dopiero potem ponownie załącz silnik.
