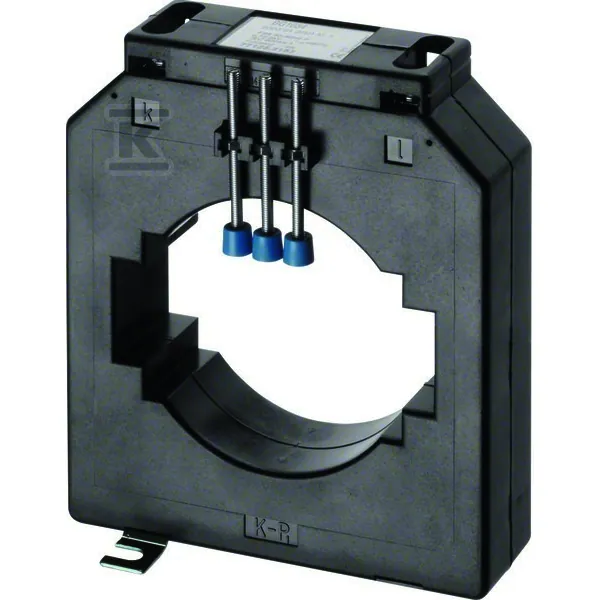

Opis: Przekładnik prądowy Hager 2000/5 A 30 VA kl. 1
- 2000/5 A
- 30 VA
- klasa 1
- otwór 85 mm
- IP10
Przekładnik prądowy Hager SRF20005 o przekładni 2000/5 A i mocy 30 VA to przekładnik pomiarowy do pomiaru prądu w obwodach nN. Przez otwór o średnicy 85 mm przeprowadzasz przewód pierwotny, a na zaciskach wtórnych otrzymujesz prąd 5 A proporcjonalny do prądu pierwotnego. Montaż na szynie DIN lub płycie montażowej.
Przekładnik prądowy 2000/5 A — jak czytać przekładnię
Przekładnia 2000/5 oznacza, że przy prądzie pierwotnym 2000 A po stronie wtórnej płynie 5 A. Obciążenie znamionowe wynosi 30 VA, a klasa dokładności to 1 według karty producenta. Prąd znamionowy cieplny długotrwały to 1,2×Ipr, a znamionowy krótkotrwały prąd wytrzymywany 1 s to 60×Ipr.
Montaż przekładnika SRF20005 — o czym pamiętać
- Przewody o przekroju 1,5–6 mm² (elastyczne i sztywne) podłączasz zgodnie z kartą producenta.
- Otwór ma średnicę 85 mm, więc przewód pierwotny musi swobodnie przejść przez otwór.
- Zakres temperatur pracy: od -40 do 40 °C.
- Sposób montażu: szyna DIN lub płyta montażowa. Klasa ochrony IP10 oznacza montaż wewnątrz rozdzielnicy.
