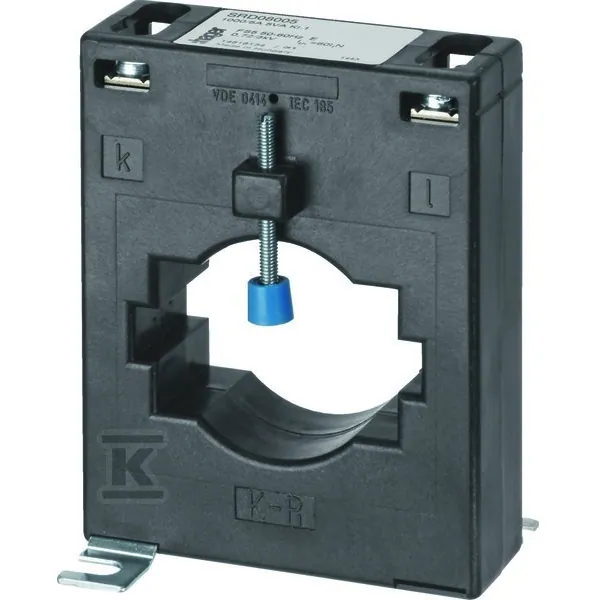

Opis: Przekładnik prądowy Hager 800/5 A 5 VA kl. 1
- 800/5 A
- 5 VA
- klasa 1
- izolacja E
- IP10
- montaż na szynie DIN lub płycie
Przekładnik prądowy Hager SRD08005 800/5 A 5 VA kl. 1 to przekładnik pomiarowy do pomiaru energii i prądu w obwodach nN. Przekłada prąd pierwotny 800 A na prąd wtórny 5 A, dzięki czemu przyrząd pomiarowy pracuje z przekładnikiem zamiast z pełnym prądem obwodu. Otwór przelotowy ma średnicę 45 mm.
Przekładnik prądowy 800/5 A — do czego służy w rozdzielnicy
Przekładnik SRD08005 ma klasę dokładności 1 i moc 5 VA, czyli obciążenie wtórne, które może zasilić przy tej klasie. Napięcie wytrzymywane wynosi 3000 V przy 50–60 Hz, a maksymalne napięcie robocze 720 V. Zakres temperatur pracy to -40 do 40 °C, a klasa izolacji E.
Parametry 800/5 A w praktyce
- Prąd cieplny długotrwały 1,2 × Ipr oznacza ciągłą pracę do 960 A przy prądzie pierwotnym 800 A.
- Prąd krótkotrwały 60 × Ipr przez 1 s oznacza wytrzymałość na zwarcie do 48 kA.
- Prąd dynamiczny 2,5 × Ith i współczynnik ograniczenia przepięcia FS 5 określają zachowanie przekładnika przy zwarciach.
- Moc rozproszona we wkładce topikowej wynosi 6 W.
Który przekładnik wybrać w rodzinie Hager
| Model | Prąd pierwotny | Moc |
|---|---|---|
| SRD08005 (ten produkt) | 800 A | 5 VA |
| LVZW150 | 150 A | 2,5 VA |
| LVZW250 | 250 A | 5 VA |
| LVZW400 | 400 A | 5 VA |
| LVZW600 | 600 A | 5 VA |
| SRF20005 | 2000 A | 30 VA |
| SRG30005 | 3000 A | 15 VA |
Modele LVZW to przekładniki do rozłączników bezpiecznikowych listwowych NH1/2/3 i montują się na podstawie. SRD08005 montuje się na szynie DIN lub płycie montażowej.
Montaż przekładnika — o czym pamiętać
- Przewody podłączysz w zakresie przekroju 1,5–6 mm², elastyczne lub sztywne.
- Stopień ochrony IP10 wymaga montażu wewnątrz rozdzielnicy lub obudowy.
- Obwód wtórny 5 A nie może zostać rozwarty pod prądem.
Produkt jest zgodny z RoHS i z REACH, bez SVHC.
