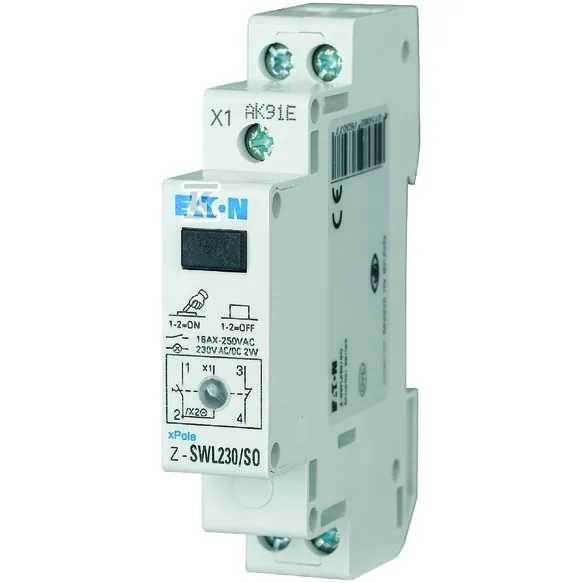

Opis: Przełącznik Eaton Z-SWL230/SO
- 2 bieguny
- 16 A
- 250 V AC
- lampka LED
- IP40
- 1 moduł
- głębokość wbudowania 80 mm
Przełącznik sterujący 2-biegunowy 16 A Eaton Z-SWL230/SO (kod 276307) z serii Z-S to aparat modułowy z wbudowaną lampką sygnalizacyjną LED. Ma 1 styk zwierny i 1 styk rozwierny. Według danych producenta pochodzi z Rumunii.
Do czego służy przełącznik Eaton Z-SWL230/SO
Producent klasyfikuje go jako przełącznik sterujący w obwodach prądu przemiennego AC. Napięcie znamionowe to 250 V, minimalne 230 V. Prąd znamionowy wynosi 16 A, a znamionowa zdolność łączeniowa 0,016 kA. Wbudowana lampka LED ma maksymalną moc źródła światła 2 W.
Parametry Z-SWL230/SO w praktyce
- Prąd znamionowy 16 A: obwód dobieraj do tej wartości.
- Wytrzymałość zwarciowa Icw 0,02 kA i zdolność łączeniowa 0,016 kA: dane wg producenta dla obciążenia i zwarcia.
- Głębokość wbudowania 80 mm: sprawdź wolne miejsce w puszce lub rozdzielnicy przed montażem.
- Stopień ochrony IP40 wg producenta.
Przełącznik sterujący 2-biegunowy 16 A — który wariant wybrać
W serii Z-S dostępne są trzy warianty o tym samym prądzie 16 A i napięciu 250 V AC:
| Kod producenta | Bieguny | Styki | Lampka | Głębokość wbudowania |
|---|---|---|---|---|
| 276300 | 1 | 1 zwierny | nie | 60 mm |
| 276302 | 2 | 1 zwierny, 1 rozwierny | nie | 60 mm |
| 276307 (ten produkt) | 2 | 1 zwierny, 1 rozwierny | tak, LED | 80 mm |
Jeśli potrzebujesz lampki sygnalizacyjnej i masz 80 mm głębokości, wybierz 276307. Bez lampki i przy głębokości 60 mm wybierz 276302.
Montaż — o czym pamiętać
- Przed montażem porównaj głębokość wbudowania 80 mm z dostępnym miejscem.
- Podłączenie do instalacji 230 V AC wykonuje osoba z uprawnieniami elektrycznymi.
Więcej przełączników i wyłączników modułowych znajdziesz w kategorii wyłączniki, rozłączniki.
