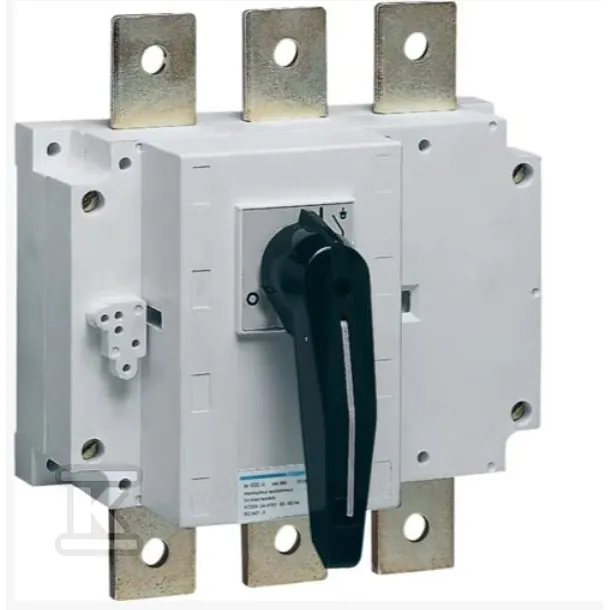

Opis: Rozłącznik izolacyjny Hager 3P 400 A
- 3P
- 400 A
- Ui 1000 V
- Icw 9 kA
- IP00
- mechanizm ryglujący
Rozłącznik izolacyjny Hager HA357 3P 400 A to wbudowany na stałe rozłącznik izolacyjny o prądzie znamionowym 400 A i napięciu łączeniowym 380–415 V AC. Według producenta pełni funkcję rozłącznika głównego, remontowego i bezpieczeństwa.
Rozłącznik izolacyjny 3P 400 A — do czego służy
Producent deklaruje dopuszczalny prąd 400 A w kategoriach AC21, AC22 i AC23 (kategoria A i B). Urządzenie nie jest wyłącznikiem awaryjnym ani przełącznikiem zmiany kierunku. Nie ma wbudowanego napędu silnikowego, a opcjonalny napęd według danych producenta nie jest dostępny.
Parametry rozłącznika 3P 400 A w praktyce
Zdolność włączania Icm przy 415 V AC wynosi 15,3 kA, a prąd krótkotrwały Icw (1 s, IEC 60947) 9 kA. Zaciski przyjmują przewody sztywne i elastyczne o przekroju do 240 mm². Obudowa IP00 nie chroni przed dotykiem, dlatego urządzenie montuje się w rozdzielnicy.
Montaż rozłącznika HA357 — o czym pamiętać
- Dokręcaj zaciski momentem 20–22 Nm zgodnie z danymi producenta.
- Dobierz przewody do przekroju 240 mm², sztywne lub elastyczne.
- Zakres temperatur pracy to -20 do 70 °C, uwzględnij to przy montażu w rozdzielnicy.
- Stopień ochrony IP00 wymaga montażu w obudowie chroniącej przed dotykiem.
