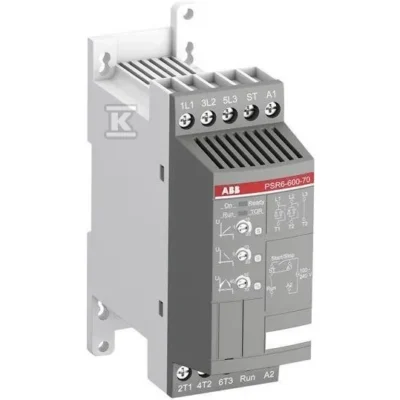

Opis: Softstart ABB PSR6-600-70 3 kW przy 400 V
- 3 kW przy 400 V
- prąd znamionowy 6,8 A
- napięcie robocze 208…600 V AC
- sterowanie 100–240 V AC
- IP20
Softstart ABB PSR6-600-70 to kompaktowy softstart do łagodnego rozruchu i zatrzymania trójfazowego silnika asynchronicznego 3 kW przy 400 V. Stosuje się go przy pompach, wentylatorach, sprężarkach i przenośnikach, czyli tam, gdzie silnik ma ruszać bez gwałtownego szarpnięcia instalacji. Seria PSR obejmuje softstarty kompaktowe 208–600 V AC, 3–105 A, a ten model to wersja 6,8 A.
Softstart PSR6-600-70 — do czego służy
Softstart PSR6-600-70 dobiera się do silnika na podstawie mocy i prądu. Moc silnika wynosi 1,5 kW przy 230 V, 3 kW przy 400 V i 4 kW przy 500 V (IEC). Zdolność rozruchowa to 4 × Ie przez 6 s. Liczba rozruchów na godzinę wynosi 10 standardowo, a z wentylatorem pomocniczym 20. Wyjście przekaźnikowe sygnału run (obciążenie rezystancyjne 3 A, AC-15 0,5 A) pozwala zasygnalizować pracę do sterowania.
Który model PSR wybrać
Model dobiera się po prądzie znamionowym silnika. Poniżej warianty serii 600 V z tą samą kompletacją parametrów.
| Model | Prąd Ie | Moc silnika przy 400 V (IEC) |
|---|---|---|
| PSR3-600-70 | 3,9 A | 1,5 kW |
| PSR6-600-70 (ten produkt) | 6,8 A | 3 kW |
| PSR9-600-70 | 9 A | 4 kW |
| PSR12-600-70 | 12 A | 5,5 kW |
| PSR16-600-70 | 16 A | 7,5 kW |

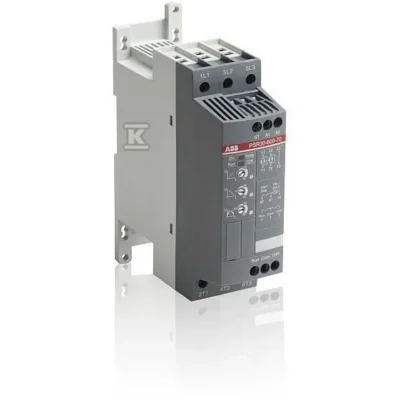

| PSR25-600-70 | 25 A | 11 kW |
| PSR30-600-70 | 30 A | 15 kW |
| PSR37-600-70 | 37 A | 18,5 kW |

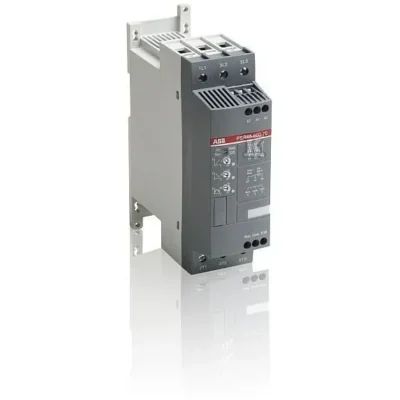

| PSR45-600-70 | 45 A | 22 kW |
Montaż i eksploatacja — o czym pamiętać
- Obwód główny ma stopień ochrony IP20, więc softstart montuj w rozdzielnicy lub obudowie, a nie w miejscu narażonym na wodę.
- Zakres temperatury pracy to −25…+60 °C, a temperatury składowania −40…+70 °C.
- Maksymalna wysokość pracy to 4000 m n.p.m.
- Bez wentylatora pomocniczego nie przekraczaj 10 rozruchów na godzinę; z wentylatorem dopuszczalne są 20.
- Napięcie sterujące to 100–240 V AC, 50/60 Hz; zasilaj sterowanie w tym zakresie.
Pełny wybór w kategorii softstarty.
