Opis: Stycznik modułowy Hager 230 V AC 4 NC 40 A AC-7a/b
- 4 styki NC
- prąd znamionowy 40 A
- cewka 230 V AC
- AC-7a/b
- IP2X

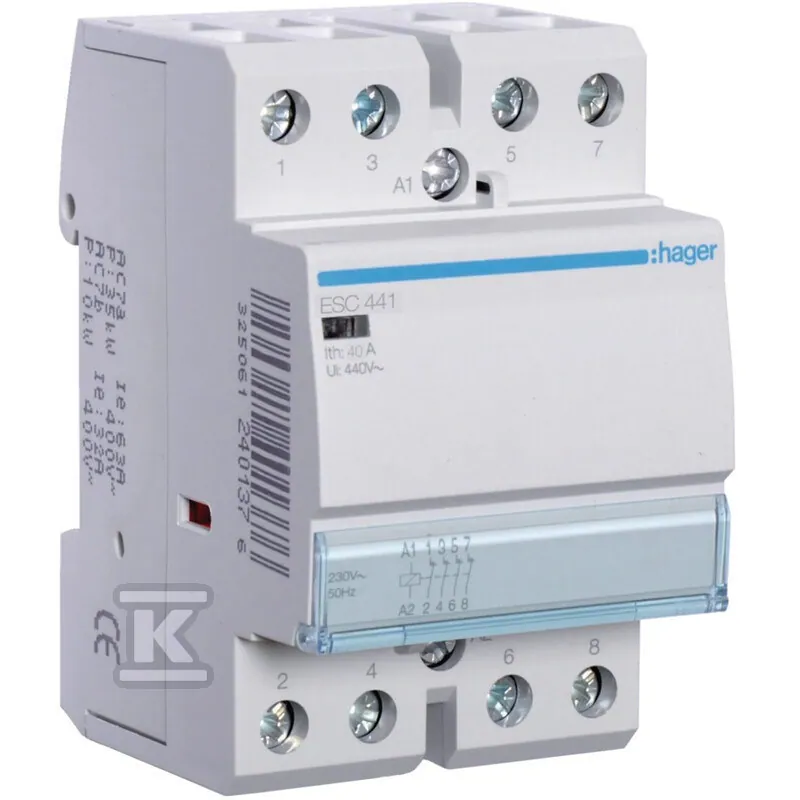

Stycznik modułowy Hager ESC441 to elektromagnetyczny łącznik na szynę TH35, który załącza i wyłącza obwody oświetlenia, grzejników, pomp i wentylacji w instalacjach domowych i usługowych. Ma cztery styki normalnie zamknięte (4 NC), prąd znamionowy 40 A w kategorii AC-7a i 25 A w kategorii AC-7b oraz cewkę na napięcie 230 V AC.
Stycznik modułowy 4 NC 40 A — który wariant wybrać
Jeśli potrzebujesz innego układu styków albo większego prądu, sprawdź modele z tej samej serii. Różnią się przede wszystkim liczbą styków i prądem znamionowym.
| Model | Układ styków i prąd |
|---|---|
| Stycznik 230VAC 4NC 40A AC-7a/b (ten produkt) | 4 NC, 40 A |
| Stycznik 230VAC 4NC 25A AC-7a/b | 4 NC, 25 A |
| Stycznik 230VAC 2NO 40A AC-7a/b | 2 NO, 40 A |
| Stycznik 230VAC 3NO+1NC 40A AC-7a/b | 3 NO + 1 NC, 40 A |
| Stycznik 230VAC 2NO 63A AC-7a/b | 2 NO, 63 A |
Montaż — o czym pamiętać
- Stycznik montuje się na szynie TH35 w rozdzielnicy. Stopień ochrony IP2X oznacza montaż wewnątrz obudowy.
- Zaciski przyjmują linkę od 1,5 do 16 mm² lub drut od 1,5 do 25 mm² (wg karty producenta). Dokręć wszystkie przewody przed załączeniem zasilania.
- Przy oświetleniu żarówkami 230 V dopuszczalne jest do 4000 W, a przy lampach równoległych do 1300 VA.
- Zakres temperatury pracy to od -10 do 50 °C.
- Napięcie cewki musi odpowiadać napięciu sterowania: ten model ma cewkę 230 V AC.
