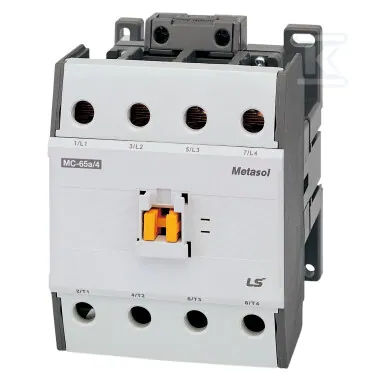

Opis: Stycznik mocy LS Electric MC-65a/4
- 4 bieguny główne
- cewka 230 V AC, 50/60 Hz
- Ue 690 V
- Ith 100 A
- IP20
Stycznik mocy 4-biegunowy 230 V AC LS Electric MC-65a/4 załącza i rozłącza obwody silników i odbiorników w rozdzielnicach przemysłowych. Ma cztery bieguny główne i cewkę sterującą na napięcie 230 V AC. Zobacz też inne styczniki w naszej ofercie.
Parametry stycznika mocy 4-biegunowego MC-65a/4 w praktyce
Prąd cieplny AC-1 wynosi 100 A. Katalog podaje moc przy tym prądzie: 37 kW dla 200/240 V, 70 kW dla 380/400 V, 88 kW dla 500/550 V i 110 kW dla 690 V. Są to wartości dla obciążeń mało indukcyjnych (np. grzałek). Dla tej wersji 4-biegunowej katalog nie podaje wartości AC-3, więc moc silnika sprawdzaj w danych dla kategorii AC-3.
Montaż i zabezpieczenie — o czym pamiętać
- Stopień ochrony IP20 chroni przed dotykiem palcami, nie chroni przed wodą ani pyłem: montuj stycznik w rozdzielnicy.
- Przekaźnik termiczny MT serii Metasol montuje się pod stycznikiem lub osobno; zakresy od 0,1 do 800 A.
- Napięcie cewki 230 V AC jest zapisane w kodzie produktu: sprawdź je przed podłączeniem.
- Cewki w tej rodzinie występują na 24, 42, 48, 110, 230, 400 i 500 V AC, a inne napięcie to inny kod produktu.
Zgodność i akcesoria
Do stycznika pasują przekaźniki termiczne MT Metasol montowane pod nim, styki pomocnicze UA-1, AU-2, AU-4 i AU-100 oraz wyłączniki silnikowe MMS przez adaptery (wg katalogu). Norma IEC i UL, zgodność z RoHS, palność UL94 V0. Większy prąd w tej rodzinie ma 4-biegunowy MC-85a/4 z cewką 230 V AC: prąd cieplny AC-1 135 A.
