Opis: Stycznik modułowy Legrand SM 416 16A 230V NO+NC
- 16 A
- cewka 230 V
- styki NO+NC
- seria SM400

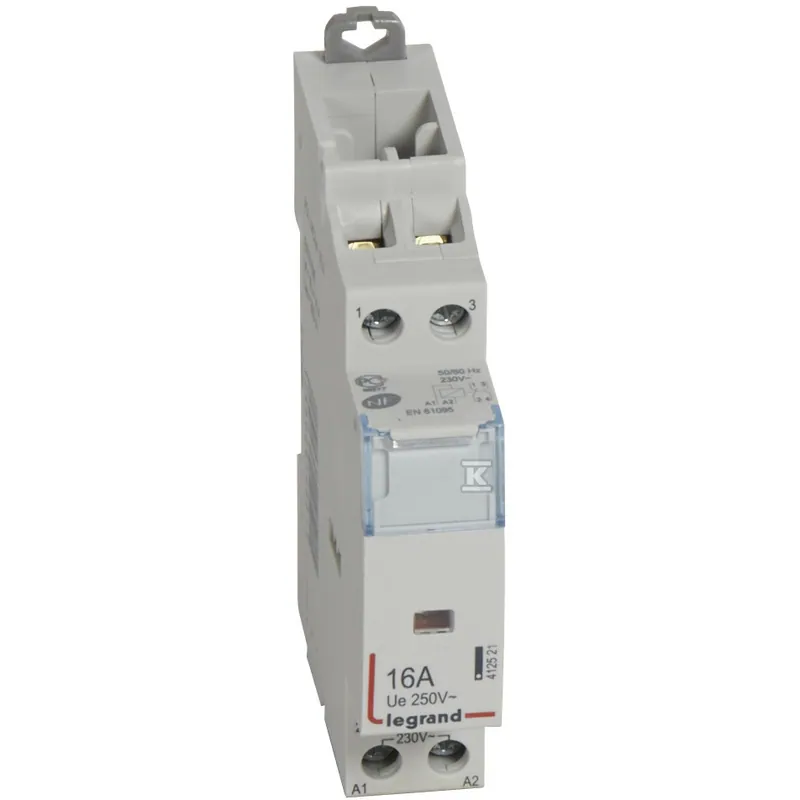

Stycznik modułowy 16A 230V NO+NC Legrand SM 416 (kod 412521) to stycznik instalacyjny do załączania odbiorników w rozdzielnicy. Ma cewkę 230 V i styki NO+NC. Należy do serii SM400, w której są warianty o innym prądzie styków, ich liczbie i napięciu cewki.
Ten model wybierasz, gdy obwód ma być załączany zdalnie lub automatycznie, na przykład przy oświetleniu czy ogrzewaniu. Stycznik nie zabezpiecza obwodu przed zwarciem, dlatego obok niego potrzebny jest osobny wyłącznik nadprądowy. Inne styczniki znajdziesz w kategorii.
Stycznik modułowy 16A 230V NO+NC — który wariant wybrać
Jeśli obciążenie mieści się w 16 A i sterowanie jest na 230 V, ten model jest właściwy. Przy większym prądzie lub innym napięciu cewki wybierz jeden z wariantów z tabeli.
| Model | Parametr różniący |
|---|---|
| SM 416 16A 230V NO+NC (ten produkt) | 16 A, cewka 230 V, NO+NC |
| SM 416 16A 24V NO+NC | 16 A, cewka 24 V |
| SM 425 25A 230V 2NO | 25 A, 2 NO |
| SM 425 25A 230V 4NO | 25 A, 4 NO |
| SM 340 40A 230V 4NO cichy | 40 A, 4 NO |
| SM 363 63A 230V 4NO | 63 A, 4 NO |
Montaż — o czym pamiętać
- Przed montażem sprawdź napięcie cewki na tabliczce: wariant 24 V nie pracuje z zasilaniem 230 V.
- Dobieraj prąd styków do odbiornika; 16 A to limit tego modelu.
- Stycznik montuje się na szynie w rozdzielnicy, a podłączenie obwodów zlecaj uprawnionemu elektrykowi.
- Zabezpieczenie nadprądowe osobnym wyłącznikiem chroni przewody przed zwarciem.
