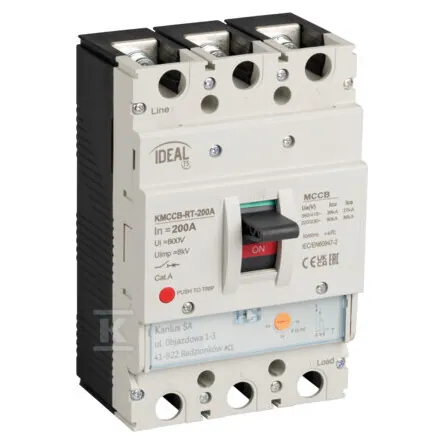

Opis: Wyłącznik kompaktowy MCCB Kanlux KMCCB-RT-200A
- 3 bieguny
- 200 A
- Icu 36 kA przy 380/415 V AC
- 50 kA przy 220/230 V AC
- montaż na płycie
- IP20
Wyłącznik kompaktowy MCCB 200 A 3-biegunowy Kanlux KMCCB-RT-200A jest przeznaczony do obwodów 230/415 V AC. Montuje się go na płycie montażowej w rozdzielnicy. Inne wyłączniki znajdziesz w kategorii Wyłączniki, rozłączniki.
Który prąd wyłącznika KMCCB-RT wybrać: 160, 200, 250 czy 400 A
Warianty 160, 200 i 250 A mają to samo napięcie izolacji Ui 800 V i zdolność łączeniową Icu 36 kA przy 380/415 V AC. Wariant 400 A ma Ui 1000 V i Icu 65 lub 100 kA, zależnie od wersji. Różni je przede wszystkim prąd znamionowy.
| Model | Prąd znamionowy | Icu przy 380/415 V AC |
|---|---|---|
| KMCCB-RT-160A | 160 A | 36 kA |
| KMCCB-RT-200A (ten produkt) | 200 A | 36 kA |
| KMCCB-RT-250A | 250 A | 36 kA |
| KMCCB-RT-400A | 400 A | 65 kA |
Montaż i parametry w praktyce
Icu to prąd zwarciowy, który wyłącznik wyłączy bezpiecznie. Wartość 50 kA dotyczy sieci 220/230 V AC, a 36 kA sieci 380/415 V AC. W instalacji 400 V sprawdź, czy prąd zwarciowy w miejscu montażu nie przekracza 36 kA.
- Wyłącznik montuje się na płycie montażowej, a sterowanie jest mechaniczne.
- Człon termiczny jest regulowany, więc nastawę prądu wyzwolenia ustawisz w zakresie podanym przez producenta.
- Stopień ochrony IP20 oznacza montaż wewnątrz rozdzielnicy, w suchym pomieszczeniu.
