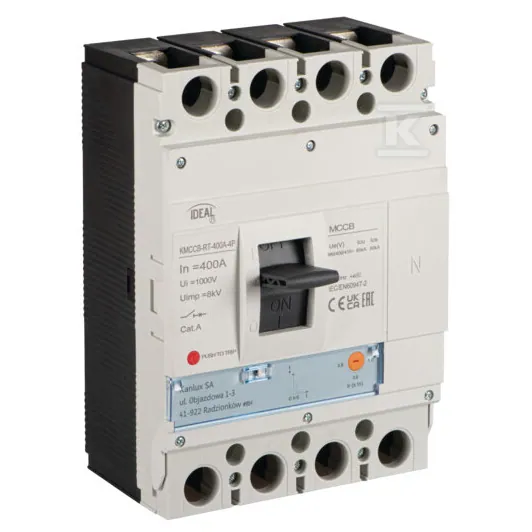

Opis: Wyłącznik kompaktowy Kanlux KMCCB-RT-400A-4P 400 A
- 400 A
- 4 bieguny (3+N)
- Icu 65 kA
- Ui 1000 V
- IP20
- sterowanie mechaniczne
Kanlux KMCCB-RT-400A-4P to wyłącznik kompaktowy 400 A 4P do układów 3+N, czyli trzech faz z przewodem neutralnym. Napięcie znamionowe 415 V AC, częstotliwość 50 Hz. Montuje się go na płycie montażowej, przyłącza są kostkowe.
Wyłącznik kompaktowy 400 A 4P — do czego służy
Model przeznaczony do układów 3+N. Zakres napięć łączeniowych Ue to 380/400/415 V, a znamionowe napięcie izolacji Ui wynosi 1000 V. Człon termiczny jest regulowany, a kategoria użytkowania to A. Inne wyłączniki i rozłączniki znajdziesz w katalogu.
Icu 65 kA czy 100 kA — który wariant wybrać
Ten model ma zdolność łączeniową Icu 65 kA. Wariant H o tym samym prądzie i liczbie biegunów ma Icu 100 kA. Wybierz go, gdy prąd zwarciowy w miejscu montażu przekracza 65 kA.
| Model | Prąd | Bieguny | Icu |
|---|---|---|---|
| KMCCB-RT-400A-4P (ten produkt) | 400 A | 3+N | 65 kA |
| KMCCB-RT-400A-4P-H (38258) | 400 A | 3+N | 100 kA |
| KMCCB-RT-400A (38255) | 400 A | 3 | 65 kA |
| KMCCB-RT-400A-H (38256) | 400 A | 3 | 100 kA |
Montaż — o czym pamiętać
- Montaż na płycie montażowej, zgodnie z instrukcją producenta.
- Przyłącza kostkowe: dobierz przewody do prądu 400 A i sprawdź dokręcenie.
- Człon termiczny jest regulowany, nastaw go zgodnie z obciążeniem obwodu.
