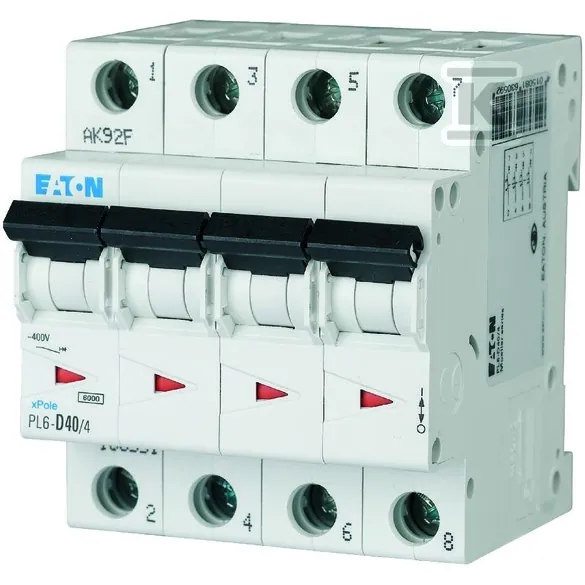

Opis: Wyłącznik nadprądowy Eaton PL6-D40/4
- 4-biegunowy
- prąd znamionowy 40 A
- charakterystyka D
- zdolność wyłączania 6 kA
Wyłącznik nadprądowy 4-biegunowy 40 A z charakterystyką D, Eaton PL6-D40/4, to zabezpieczenie nadprądowe do rozdzielnic modułowych. Chroni przewody obwodu trójfazowego z przewodem neutralnym przed przeciążeniem i zwarciem. Typowe zastosowanie: zabezpieczenie obwodu zasilającego odbiory o dużym prądzie rozruchu, np. silniki.
Wyłącznik nadprądowy 4-biegunowy 40 A — który wariant wybrać
Liczba biegunów i charakterystyka decydują o tym, czy wyłącznik nadaje się do danego obwodu. Poniżej warianty z tej samej oferty Eaton.
| Model | Prąd znamionowy i charakterystyka |
|---|---|
| FAZ-C25/4 | 25 A, charakterystyka C (4-biegunowy) |
| FAZ-D40/3 | 40 A, charakterystyka D (3-biegunowy) |
| PL6-D40/4 (ten produkt) | 40 A, charakterystyka D (4-biegunowy) |
| FAZ-K63/3 | 63 A, charakterystyka K (3-biegunowy) |
Montaż wyłącznika PL6 — o czym pamiętać
- Wyłącznik montuje się na szynie TH35 w rozdzielnicy modułowej.
- Przed pracami w rozdzielnicy wyłącz zasilanie główne. Podłączenie wykonuje uprawniony elektryk.
- Dobierz przekrój przewodów do prądu 40 A i sposobu ich ułożenia.
- Sprawdź, czy zdolność wyłączania 6 kA wystarcza dla miejsca montażu.
Inne modele znajdziesz w kategorii wyłączniki nadprądowe.
