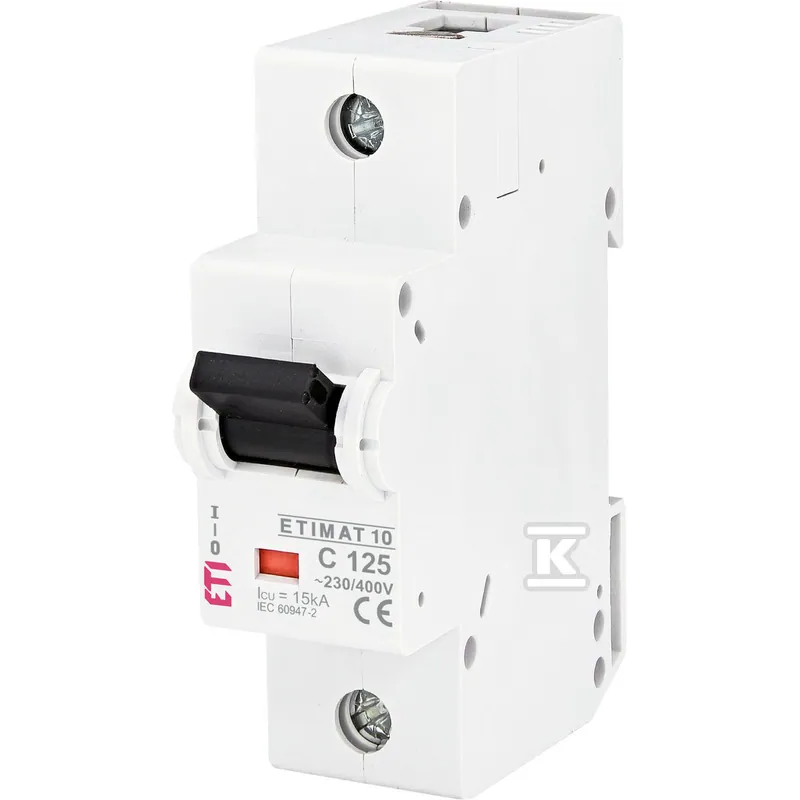

Opis: Wyłącznik nadprądowy ETI ETIMAT 10 1P C125
- 125 A
- charakterystyka C
- 1 biegun
- Icu 15 kA
- 1,5 TE
Wyłącznik nadprądowy ETI 002131733 to ETIMAT 10 1P C125: jednobiegunowy, 125 A, charakterystyka C. Chroni przewód instalacji elektrycznej przed przeciążeniem i zwarciem. Zdolność łączeniowa Icu wynosi 15 kA przy 400 V wg IEC 60947-2. Seria ETIMAT 10 obejmuje też wersje ETIMAT 10-DC do prądu stałego.
Wyłącznik nadprądowy 1P C125 — który model z serii ETIMAT 10 wybrać
Warianty serii różnią się liczbą biegunów, prądem znamionowym i charakterystyką wyzwalania:
| Model | Bieguny | Charakterystyka | Prąd znamionowy |
|---|---|---|---|
| ETIMAT 10 1P C125 (ten produkt) | 1 | C | 125 A |
| ETIMAT 10 2p C125 (kod 002133733) | 2 | C | 125 A |
| ETIMAT 10 3p B125 (kod 002125733) | 3 | B | 125 A |
| ETIMAT 10 3p D100 (kod 002155732) | 3 | D | 100 A |
| ETIMAT 10-DC 2p C63 (kod 002138722), prąd stały | 2 | C | 63 A |
Montaż i eksploatacja — o czym pamiętać
- Znamionowy przekrój przewodów to 2,5–50 mm², a maksymalny przekrój żył jedno- i wielodrutowych to 50 mm².
- Zakres temperatury pracy wynosi od -25 °C do 55 °C.
- Szerokość to 1,5 modułu (TE), głębokość zabudowy 75 mm. Sprawdź wolne miejsce na szynie w rozdzielnicy.
- Stopień ochrony IP20: wyłącznik jest przeznaczony do zabudowy w rozdzielnicy.
- Napięcie znamionowe 240/415 V AC, częstotliwość 50/60 Hz. Podłączenie wykonuje elektryk zgodnie z instrukcją producenta.
Norma wyłącznika: IEC/EN 60947-2. Inne wyłączniki nadprądowe w ofercie.
