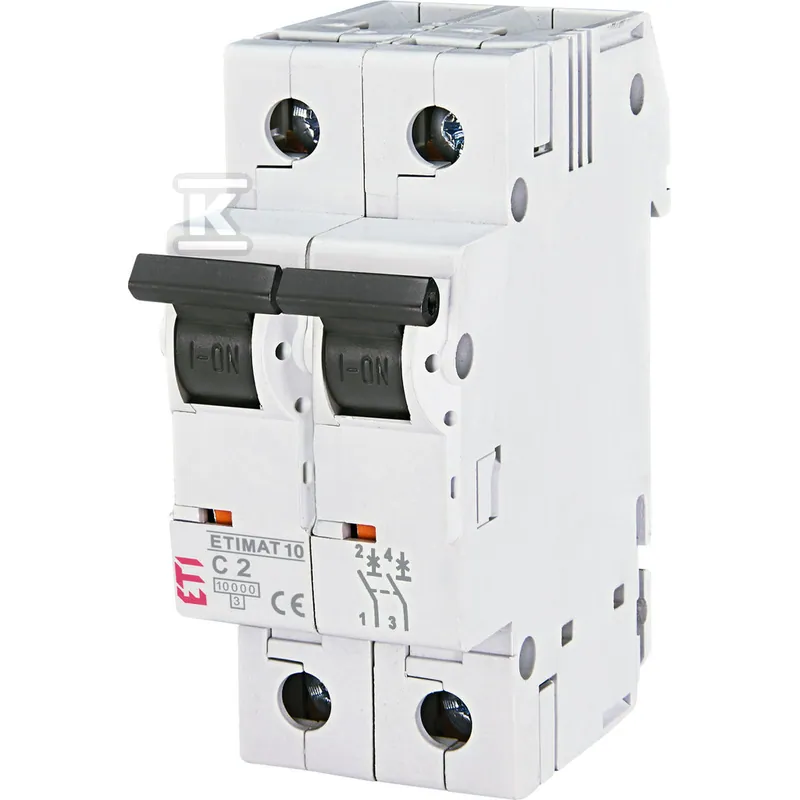

Opis: Wyłącznik nadprądowy ETI ETIMAT 10 2P C2
- 2 A
- charakterystyka C
- 2 bieguny
- 10 kA
- 400 V AC
- IP20
Wyłącznik nadprądowy ETI ETIMAT 10 2P C2 to dwubiegunowy wyłącznik modułowy 2 A z charakterystyką C i zdolnością łączeniową 10 kA. Służy do ochrony przewodów instalacji elektrycznej przed przeciążeniem i zwarciem. Ma szerokość 3 moduły (54 mm) i napięcie znamionowe 400 V AC.
Wyłącznik nadprądowy 2 A C — dane do doboru
Przy doborze liczą się trzy wartości: prąd znamionowy 2 A, charakterystyka C i zdolność wyłączania 10 kA. Producent podaje 10 kA wg EN 60898 przy 230 V i 400 V oraz wg IEC 60947-2 przy 400 V. Napięcie izolacji Ui wynosi 500 V, napięcie udarowe Uimp 6 kV, a kategoria przepięciowa 3.
Przewody i warunki pracy
Zaciski przyjmują przewody 1–25 mm², jedno- i wielodrutowe, maksymalnie 25 mm². Wyłącznik pracuje w temperaturze od -25 °C do 55 °C, przy stopniu zanieczyszczenia 3. Stopień ochrony IP20 chroni przed dotykiem palcami, nie przed wodą.
Seria ETIMAT 10 — wersje AC i DC
Seria ETIMAT 10 obejmuje wyłączniki nadprądowe 10 kA od 1 do 4 biegunów, w charakterystykach B, C i D. Seria ETIMAT 10-DC obejmuje wersje do obwodów prądu stałego. Ten model to wersja AC: 2 bieguny, 2 A, charakterystyka C. Inne wyłączniki z tej serii znajdziesz w wyłącznikach nadprądowych.
