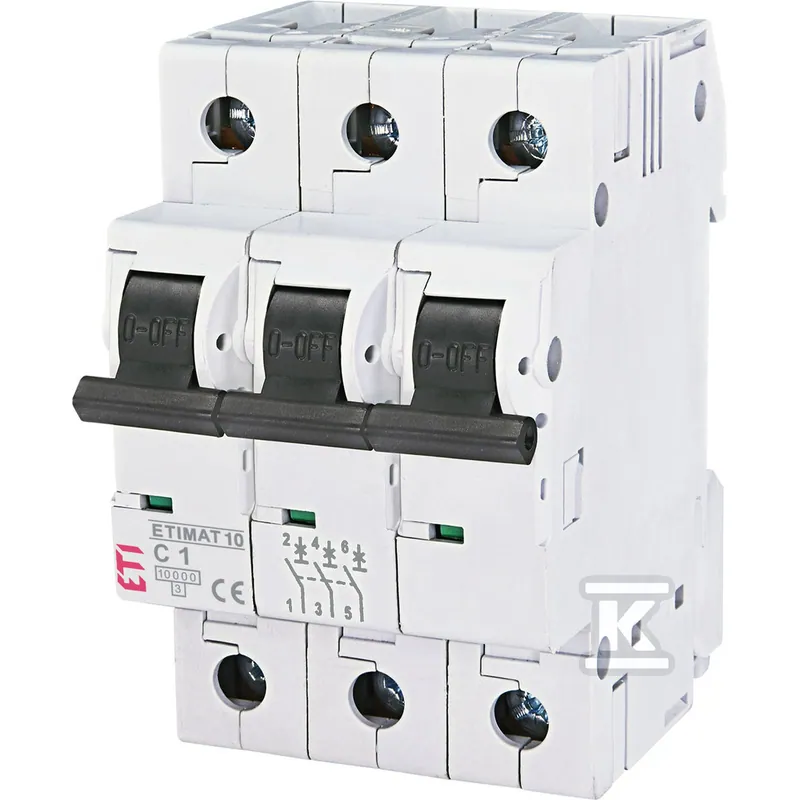

Opis: Wyłącznik nadprądowy ETI ETIMAT 10 3P C1
- 1 A
- charakterystyka C
- 3 bieguny
- 400 V AC
- zdolność łączeniowa 10 kA
- IP20
- 3 moduły (TE)
Wyłącznik nadprądowy ETI ETIMAT 10 3P C1 to trójbiegunowy modułowy wyłącznik do ochrony przewodów instalacji elektrycznych przed przeciążeniem i zwarciem. Pracuje w sieci 400 V AC, 50/60 Hz, a jego przekrój przyłączeniowy to 1-25 mm². Należy do rodziny ETIMAT 10, w której są wersje 1-4-biegunowe o charakterystykach B, C i D.
Wyłącznik nadprądowy 3P 1 A charakterystyka C — który wariant ETIMAT 10 wybrać
Rodzina ETIMAT 10 różni się przede wszystkim prądem znamionowym i charakterystyką wyzwalania. Tu wybierasz wariant pod prąd obwodu i rodzaj odbiornika.
| Model | Prąd znamionowy | Charakterystyka |
|---|---|---|
| ETIMAT 10 3p C1 (ten produkt) | 1 A | C |
| ETIMAT 10 3p B80 (kod 002125731) | 80 A | B |
| ETIMAT 10 3p B125 (kod 002125733) | 125 A | B |
| ETIMAT 10 3p D80 (kod 002155731) | 80 A | D |
| ETIMAT 10 3p D100 (kod 002155732) | 100 A | D |
Wersje 80-125 A mają zdolność łączeniową Icu 15-20 kA, czyli wyższą niż 10 kA tego modelu. Dobieraj wariant do prądu obwodu, a nie tylko do miejsca w rozdzielnicy.
Montaż wyłącznika 3P ETIMAT 10 — o czym pamiętać
- Sprawdź, czy głębokość zabudowy 68 mm mieści się w rozdzielnicy.
- Zaciski przyjmują przewody od 1 do 25 mm², zarówno jednodrutowe, jak i wielodrutowe.
- Zakres temperatury pracy to od -25 °C do 55 °C, więc sprawdź warunki w miejscu montażu.
- IP20 oznacza ochronę tylko przed dotykiem palcami; wyłącznik montuj w obudowie o odpowiednim stopniu ochrony.
- Podłączenie pod napięcie 400 V wykonuje instalator, zgodnie z instrukcją producenta.
