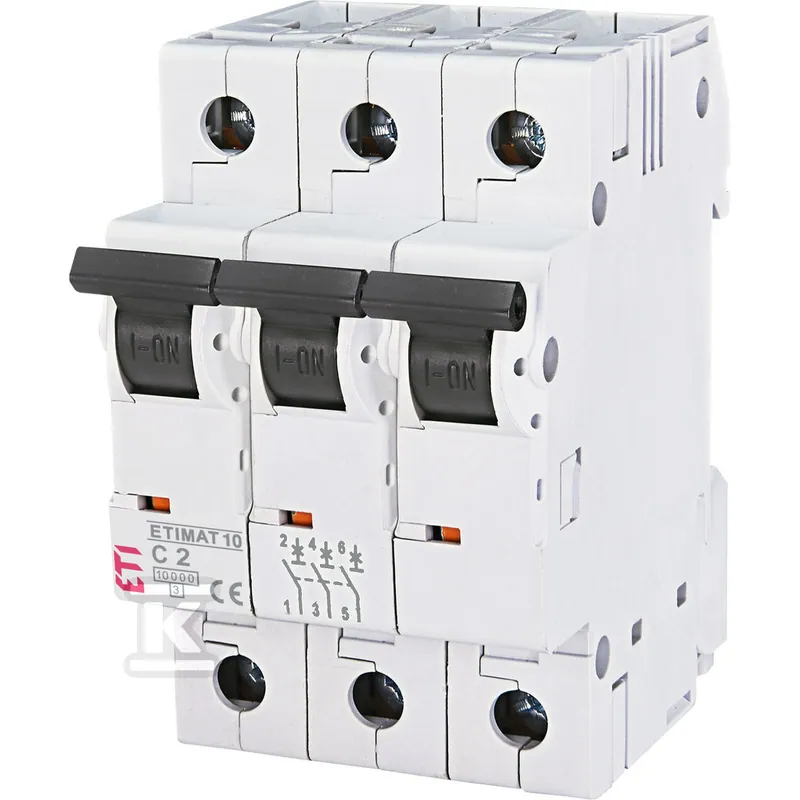

Wyłącznik nadprądowy ETI ETIMAT 10 3p C 2 A to trójbiegunowy wyłącznik modułowy do ochrony przewodów instalacji elektrycznej przed przeciążeniem i zwarciem. Jest przeznaczony do obwodów 400 V AC (wersje AC i DC to osobne kody w serii ETIMAT 10). Inne wyłączniki nadprądowe znajdziesz w wyłącznikach nadprądowych.
Wyłącznik nadprądowy 3p C 2 A — parametry przy doborze
Napięcie znamionowe 400 V AC, częstotliwość 50/60 Hz.
Zdolność łączeniowa 10 kA: Icn wg EN 60898 i Icu wg IEC 60947-2 przy 400 V.
Charakterystyka C, prąd znamionowy 2 A.
Przewody od 1 do 25 mm² (jedno- i wielodrutowe).
Montaż — o czym pamiętać
Przewód podłącz w zakresie przekroju 1–25 mm², zgodnie z danymi producenta.
Stopień ochrony IP20: montaż w rozdzielnicy lub obudowie chroniącej przed dotykiem.
Zakres temperatury pracy od -25 do 55 °C.
Podłączenie wykonuje uprawniony elektryk.
Dane techniczne: Wyłącznik nadprądowy ETI ETIMAT 10 3p C 2 A
Producent
ETI
Liczba biegunów
3
Charakterystyka wyzwalania
C
Prąd znamionowy
2 A
Rodzaj napięcia
AC
Napięcie znamionowe
400 V
Częstotliwość znamionowa
50/60 Hz
Zdolność łączeniowa Icn wg EN 60898 przy 400 V
10 kA
Zdolność łączeniowa Icu wg IEC 60947-2 przy 400 V
10 kA
Napięcie znamionowe udarowe Uimp
6 kV
Znamionowe napięcie izolacji Ui
500 V
Kategoria przepięciowa
3
Stopień zanieczyszczenia
3
Klasa ograniczania prądu
3
Stopień ochrony IP
IP20
Znamionowy przekrój poprzeczny przewodu
1–25 mm²
Maks. przekrój przewodu wielodrutowego
25 mm²
Głębokość zabudowy
68 mm
Szerokość w modułach (TE)
3
Temperatura otoczenia podczas pracy
od -25 °C do 55 °C
Normy
IEC 60947-2, IEC/EN 60898-1
Kod producenta
002135708
EAN
3838895284130
Jednostka sprzedaży
szt.
Waga
0,343 kg
Wymiary (dł. × szer. × wys.)
75 × 53 × 83 mm
Pytania i odpowiedzi: Wyłącznik nadprądowy ETI ETIMAT 10 3p C 2 A
Czy ten wyłącznik nadaje się do obwodu jednofazowego 230 V?
Model ma 3 bieguny i napięcie znamionowe 400 V AC, więc jest przeznaczony do obwodów trójfazowych 400 V. Do obwodu jednofazowego wybierz wyłącznik z mniejszą liczbą biegunów.
Jaki przekrój przewodu można podłączyć?
Znamionowy przekrój to 1–25 mm², a maksymalny przekrój przewodu wielodrutowego wynosi 25 mm².
Jaka jest zdolność łączeniowa tego wyłącznika?
Przy 400 V wynosi 10 kA zarówno wg EN 60898 (Icn), jak i wg IEC 60947-2 (Icu).
W jakim zakresie temperatur pracuje wyłącznik?
Według producenta temperatura otoczenia podczas pracy wynosi od -25 °C do 55 °C.
