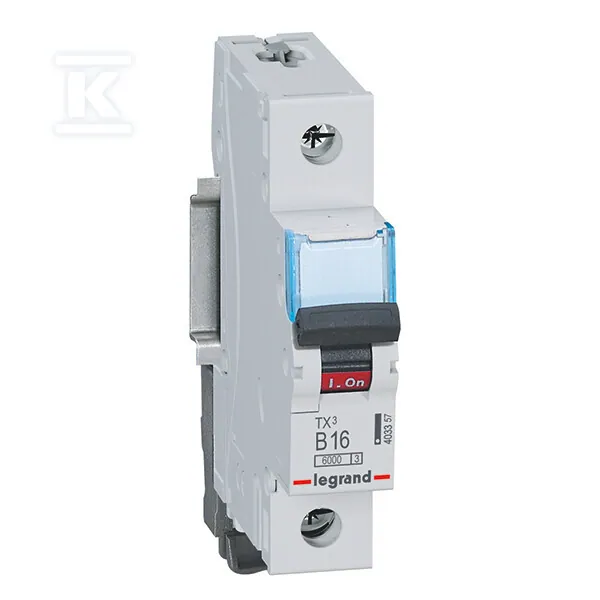

Opis: Wyłącznik nadprądowy Legrand S301 1P B 16 A 6 kA TX3
- 1P
- charakterystyka B
- 16 A
- 6 kA
- seria TX3
Wyłącznik nadprądowy B 16 A 6 kA Legrand S301 1P (kod 403357) to jednobiegunowy aparat modułowy do zabezpieczania obwodów przed przeciążeniem i zwarciem. Montuje się go na szynie TH35 w rozdzielnicy, najczęściej jako zabezpieczenie obwodów gniazd i oświetlenia. Należy do serii S30TX, wykonanie TX3.
Który prąd znamionowy wybrać w serii S301 B
W charakterystyce B seria S301 obejmuje prądy od 6 A do 63 A. Dobierz prąd znamionowy do przekroju przewodu i obciążenia obwodu.
| Model | Prąd znamionowy |
|---|---|
| S 301 1P B 10A | 10 A |
| S 301 1P B 13A | 13 A |
| S 301 1P B 16A (ten produkt) | 16 A |
| S 301 1P B 20A | 20 A |
| S 301 1P B 25A | 25 A |
| S 301 1P B 32A | 32 A |
Montaż — o czym pamiętać
- Wyłącznik zatrzaskuje się na szynie TH35. Przed montażem wyłącz zasilanie na wyłączniku głównym.
- Prąd znamionowy nie może przekraczać obciążalności przewodu w obwodzie.
- Po montażu sprawdź dokręcenie zacisków zgodnie z zaleceniami producenta.
- Podłączenie wykonuje uprawniony elektryk.
