Opis: Panel tylny/boczny do rozdzielnicy 4000 A Legrand XL3 S 4000
- 4000 A
- IP30 / IP40 / IP43
- IK07 / IK08
- stal ocynkowana, lakier RAL 7016
- Icw 50 kA

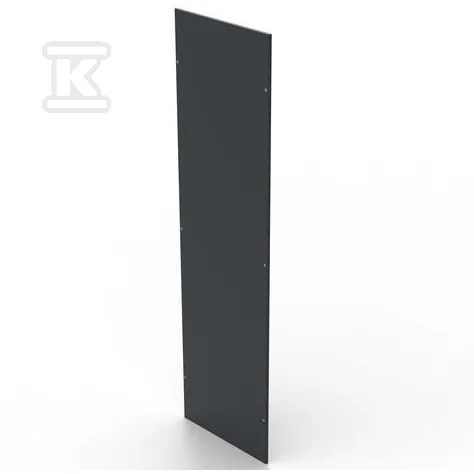

Panel tylny i boczny do rozdzielnicy 4000 A, Legrand XL3 S 4000 (kod 338081), domyka stalową obudowę od tyłu lub z boku. Obudowa XL3 S 4000 jest przeznaczona do montażu wewnątrz budynku i należy do serii XS4K.
Do czego służy panel tylny i boczny XL3 S 4000
Obudowy XL3 S 4000 mieszczą aparaty DPX3, DRX, SPX, wyłączniki DMX3 oraz aparaty modułowe na prądy do 4000 A. Panel tylny lub boczny domyka obudowę od strony montażu.
Budowa i odporność — co z tego wynika
- Blacha stalowa 1,5 mm; słupki ramy z blachy ocynkowanej 2 mm; cokoły ocynkowane 3 mm.
- Lakier proszkowy epoksydowo-poliestrowy, min. 60 µm, RAL 7016 (antracyt) lub RAL 9003.
- Odporność na mgłę solną 500 h, do klasy korozyjności C4 Low wg ISO 12944.
- Zakres temperatur pracy od -5 do +40 °C, składowania od -10 do +70 °C.
Zgodność i łączenie obudów
Obudowy łączy się obok siebie specjalnymi akcesoriami. Drzwi i panele dobiera się według wysokości i szerokości obudowy. Stopień IP43 uzyskuje się z zestawem 3 379 51. Inne wyposażenie i akcesoria do rozdzielnic znajdziesz w tej kategorii.
Dane techniczne: Panel tylny/boczny do rozdzielnicy 4000 A Legrand XL3 S 4000
| Producent | Legrand |
|---|
| Seria | XS4K |
|---|
| Numer katalogowy (datasheet) | 3 380 81 |
|---|
| Montaż | tył |
|---|
| Przeznaczenie | monoblokowa obudowa rozdzielnicy XL3 S 4000, do montażu wewnątrz; możliwość łączenia obudów obok siebie |
|---|
| Maks. prąd urządzeń (InA) | 4000 A |
|---|
| Wytrzymałość zwarciowa | Icc 50 kA; Icw 50 kA x 1 s; Ipk 105 kA |
|---|
| Napięcie izolacji Ui / udarowe Uimp | 1000 V / 12 kV |
|---|
| Stopień ochrony | IP30 / IP40 / IP43 (z odpowiednim zestawem) wg IEC 60529 |
|---|
| Odporność mechaniczna | IK07 bez drzwi, IK08 z drzwiami (IEC 62262) |
|---|
| Maks. obciążenie | 500 kg |
|---|
| Maks. stopień zanieczyszczenia | 3 |
|---|
| Materiał | blacha stalowa 1,5 mm; słupki ramy blacha ocynkowana 2 mm; cokoły ocynk 3 mm |
|---|
| Lakier | proszek epoksydowo-poliestrowy, min. 60 µm; RAL 7016 (antracyt) / RAL 9003 |
|---|
| Odporność korozyjna | mgła solna 500 h; do C4 Low wg ISO 12944 |
|---|
| Temperatura pracy | -5…+40 °C |
|---|
| Temperatura składowania | -10…+70 °C |
|---|
| Zgodność | złożona rozdzielnica certyfikowana wg IEC 61439-2; odporność ogniowa IEC 60695-2-1 750 °C/5 s |
|---|
| Kod producenta | 338081 |
|---|
| EAN | 3414970900272 |
|---|
| Jednostka sprzedaży | szt. |
|---|
| Waga | 9,133 kg |
|---|
| Wymiary (dł. × szer. × wys.) | 1900 × 445 × 20 mm |
|---|
Dokumenty producenta
Pliki z serwisów producentów i ich partnerów, otwierają się w nowej karcie.
Porównanie wariantów: Panel tylny/boczny
8 produktów tej serii. Różnią się: montaż.
