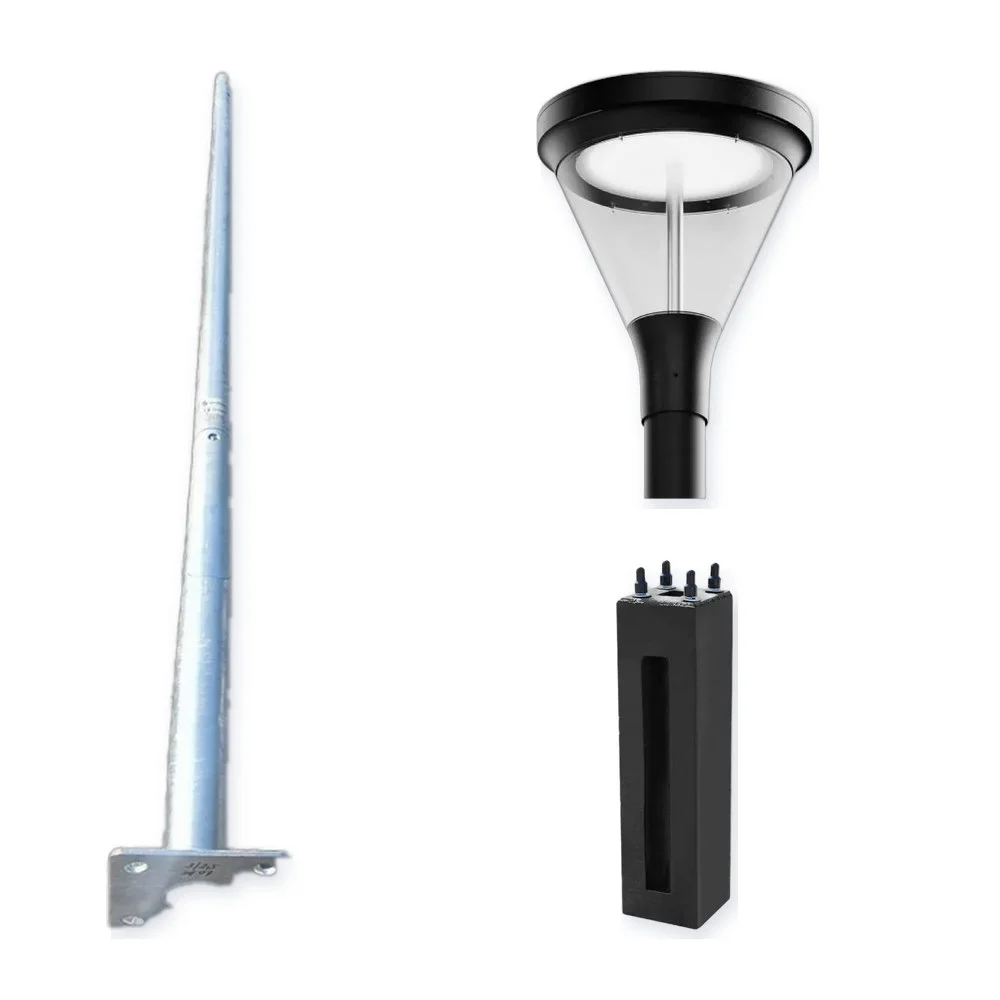

Zestaw oświetlenia parkowego 4 m: słup Elmonter CN4, fundament D16/100, oprawa Skver S Basic 34 W

Kod prod. ZST-OSW-104

Najważniejsze parametry

Wysokość słupa: 4 m
Fundament: Styrobud D16/100 (1000/260), 4 kotwy M20/160
Oprawa LED: Lena Skver S Basic 34 W: 34 W, 3900 lm, IP66, klasa II, DALI
Przewód w słupie: YKY-żo 3×2,5 mm², 0,6/1 kV, 7 m
Złącza: izolacyjne złącza kablowe Sintur IZK-4: bezpiecznikowe i zerowe
Masa zestawu (orientacyjnie): 147,2 kg

Wszystkie dane techniczne (11)

Darmowa dostawaod 3690 zł brutto
Faktura VATdo każdego zamówienia
Wysyłka albo odbiórpaczka, paleta lub odbiór osobisty
Zakupy bez rejestracjibez zakładania konta

cena brutto za kpl.

2 322,14 zł1 887,92 zł netto

Na zamówienie

Płatnościonline przez ING Pay (imoje)

Przelew bankowy

3–60 rat: Raty imoje, wniosek online w kasie

Wybierasz w kasie, limit przyznaje operator płatności.

Dodaj do listy zakupowejpo zalogowaniu

Co jest w zestawie

Kupujesz razem — wszystko w jednym zamówieniu. Cena zestawu to suma cen poniższych produktów, bez dodatkowych opłat. Każdą pozycję możesz też kupić osobno.

	Produkt	Kod (indeks)	Kod producenta	EAN	Ilość	Dostępność	Cena
	SłupSłup oświetleniowy stożkowy Elmonter CN, wysokość 4 m — CN4/2,5/60/F160/01	`CKV567`	`CN4/2,5/60/F160/01`	`5907586036742`	1 szt.	Dostępny	831,90 zł brutto
	FundamentFundament Styrobud D16/100 (1000/260) 4xM20/160 abizolowany — 000723	`CKV428`	`000723`	—	1 szt.	Na zamówienie	283,90 zł brutto
	Oprawa LEDOprawa parkowa LED Lena Lighting SKVER S BASIC 3900 lm 840 IP66 II kl. DALI 34 W — 825040	`DLW696`	`825040`	`5905963825040`	1 szt.	Dostępny	1 060,90 zł brutto
	Złącze bezpiecznikoweZłącze izolacyjne bezpiecznikowe Sintur IZK-4-01 — 1.06.001.00000.03713	`HDV909`	`1.06.001.00000.03713`	—	1 szt.	Dostępny	53,95 zł brutto
	Złącze zeroweZłącze zerowe izolacyjne Sintur IZK-4-03/C — 1.06.001.00000.03715	`HDV908`	`1.06.001.00000.03715`	—	1 szt.	Dostępny	25,46 zł brutto
	Przewód zasilający oprawyKabel energetyczny NKT YKY-ŻO 3x2,5 RE 1 kV bęben — G-103089	`HES888`	`G-103089`	`5907802032879`	7 m	Dostępny	66,04 zł brutto
Razem (cena zestawu)							2 322,14 zł brutto

Dobór orientacyjny, projekt zalecany: nośność słupa, głębokość posadowienia fundamentu, wysięg i masa oprawy oraz przekrój kabla zasilającego wynikają z projektu oświetlenia. Długość przewodu w słupie = wysokość słupa + 3 m zapasu (przy dwóch oprawach + 5 m).

Opis: Zestaw oświetlenia parkowego 4 m: słup Elmonter CN4

Wysokość słupa: 4 m
Słup: Elmonter CN4/2,5/60/F160/01: stal, stożkowy, ścianka 2,5 mm, końcówka Ø60 mm, kołnierz F160
Fundament: Styrobud D16/100 (1000/260), 4 kotwy M20/160
Oprawa LED: Lena Skver S Basic 34 W: 34 W, 3900 lm, IP66, klasa II, DALI
Przewód w słupie: YKY-żo 3×2,5 mm², 0,6/1 kV, 7 m
Złącza: izolacyjne złącza kablowe Sintur IZK-4: bezpiecznikowe i zerowe
Masa zestawu (orientacyjnie): 147,2 kg

Komplet na jeden punkt świetlny oświetlenia parkowego i alejek: stalowy słup Elmonter CN4 (4 m), fundament D16/100, oprawa LED Lena Skver S Basic 34 W (34 W, 3900 lm, IP66, klasa II, DALI), dwa izolacyjne złącza kablowe Sintur IZK-4 (IZK-4-01 i IZK-4-03/C) oraz 7 m przewodu YKY-żo 3×2,5 mm².

Kołnierz F160 słupa CN4 przykręca się do czterech kotew M20 fundamentu D16/100 — tak producent łączy słupy CN4 i CN5 z fundamentem w swoich zestawach.

Nie wchodzą w skład zestawu: kabel zasilający od sieci do słupa, wykop, beton fundamentu, rura osłonowa i uziemienie — to zależy od miejsca montażu i projektu.

Kody produktów w zestawie

Każdy element zestawu jest zwykłym produktem sklepu. Poniżej pełna lista kodów, po których można go znaleźć w sklepie i w dokumentach producenta.

Element	Nazwa	Kod (indeks)	Kod producenta	EAN	Ilość
Słup	Słup oświetleniowy stożkowy Elmonter CN, wysokość 4 m — CN4/2,5/60/F160/01	CKV567	CN4/2,5/60/F160/01	5907586036742	1 szt.
Fundament	Fundament Styrobud D16/100 (1000/260) 4xM20/160 abizolowany — 000723	CKV428	000723	—	1 szt.
Oprawa LED	Oprawa parkowa LED Lena Lighting SKVER S BASIC 3900 lm 840 IP66 II kl. DALI 34 W — 825040	DLW696	825040	5905963825040	1 szt.
Złącze bezpiecznikowe	Złącze izolacyjne bezpiecznikowe Sintur IZK-4-01 — 1.06.001.00000.03713	HDV909	1.06.001.00000.03713	—	1 szt.
Złącze zerowe	Złącze zerowe izolacyjne Sintur IZK-4-03/C — 1.06.001.00000.03715	HDV908	1.06.001.00000.03715	—	1 szt.
Przewód zasilający oprawy	Kabel energetyczny NKT YKY-ŻO 3×2,5 RE 1 kV bęben — G-103089	HES888	G-103089	5907802032879	7 m

Dane techniczne: Zestaw oświetlenia parkowego 4 m: słup Elmonter CN4

Wysokość słupa	4 m
Słup	Elmonter CN4/2,5/60/F160/01: stal, stożkowy, ścianka 2,5 mm, końcówka Ø60 mm, kołnierz F160
Fundament	Styrobud D16/100 (1000/260), 4 kotwy M20/160
Oprawa LED	Lena Skver S Basic 34 W: 34 W, 3900 lm, IP66, klasa II, DALI
Przewód w słupie	YKY-żo 3×2,5 mm², 0,6/1 kV, 7 m
Złącza	izolacyjne złącza kablowe Sintur IZK-4: bezpiecznikowe i zerowe
Masa zestawu (orientacyjnie)	147,2 kg
Kod producenta	ZST-OSW-104
Jednostka sprzedaży	kpl.
Waga	147,152 kg
Wymiary (dł. × szer. × wys.)	1000 × 360 × 4000 mm

Pytania i odpowiedzi: Zestaw oświetlenia parkowego 4 m: słup Elmonter CN4

Czy fundament pasuje do tego słupa?

Tak, para jest dobrana według oznaczeń producenta: Kołnierz F160 słupa CN4 przykręca się do czterech kotew M20 fundamentu D16/100 — tak producent łączy słupy CN4 i CN5 z fundamentem w swoich zestawach. Kody wszystkich elementów są w tabeli „Kody produktów w zestawie”.
