Zestaw oświetlenia ulicznego 10 m: słup Elmonter CN10, fundament D22/150, oprawa Lena Corona 2 Basic 80 W ×2

Kod prod. ZST-OSW-007

Najważniejsze parametry

Wysokość słupa: 10 m

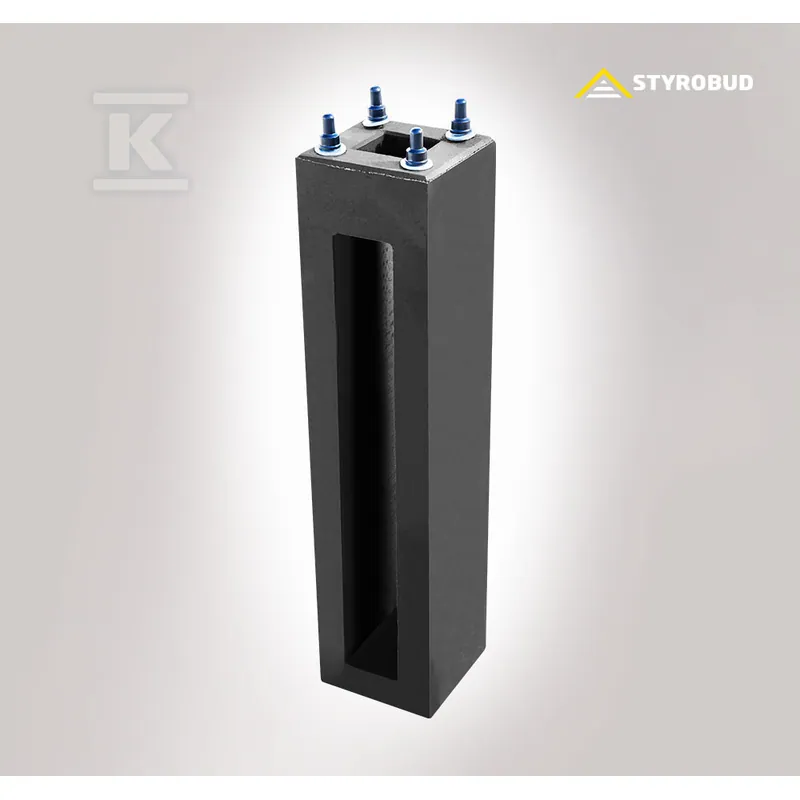

Fundament: Styrobud D22/150 (1500/340), 4 kotwy M24
Wysięgnik: Elmonter W20/1/2/1-60: dwa ramiona, wysięg 1 m, Ø60
Oprawa LED: 80 W, 8500 lm, 4000 K, IP66 (2 sztuki)
Przewód w słupie: YKY-żo 3×2,5 mm², 0,6/1 kV, 15 m
Masa zestawu (orientacyjnie): 370,0 kg

Wszystkie dane techniczne (12)

Darmowa dostawaod 3690 zł brutto
Faktura VATdo każdego zamówienia
Wysyłka albo odbiórpaczka, paleta lub odbiór osobisty
Zakupy bez rejestracjibez zakładania konta

cena brutto za kpl.

4 427,79 zł3 599,83 zł netto

Dostępne: 7 kpl.

Płatnościonline przez ING Pay (imoje)

Przelew bankowy

3–60 rat: Raty imoje, wniosek online w kasie

Wybierasz w kasie, limit przyznaje operator płatności.

Dodaj do listy zakupowejpo zalogowaniu

Odbiór osobisty w poniedziałek 2.11Zamów do 16:00 · bez opłaty · 34 oddziały

Co jest w zestawie

Kupujesz razem — wszystko w jednym zamówieniu. Cena zestawu to suma cen poniższych produktów, bez dodatkowych opłat. Każdą pozycję możesz też kupić osobno.

	Produkt	Kod (indeks)	Kod producenta	EAN	Ilość	Dostępność	Cena
	SłupSłup oświetleniowy stożkowy Elmonter CN10, 10 m, kołnierz F220 — CN10/3/60/F220/01	`CKV611`	`CN10/3/60/F220/01`	`5907586036858`	1 szt.	Dostępny	2 079,89 zł brutto
	FundamentFundament słupowy Styrobud D22/150 (1500/340) 4xM24 — 000727	`CKV427`	`000727`	—	1 szt.	Dostępny	481,89 zł brutto
	WysięgnikWysięgnik Elmonter W20/1/2/1 fi 60 — W20/1/2/1-60/10/180/02	`HDO360`	`W20/1/2/1-60/10/180/02`	`5907586027252`	1 szt.	Dostępny	643,89 zł brutto
	Oprawa LEDOprawa uliczna LED Lena Lighting CORONA 2 BASIC 80W 4000K 8500lm IP66 — 567629	`CNB557`	`567629`	`5905963567629`	2 szt.	Dostępny	921,79 zł brutto
	Złącze bezpiecznikoweZłącze izolacyjne bezpiecznikowe Sintur IZK-4-01 — 1.06.001.00000.03713	`HDV909`	`1.06.001.00000.03713`	—	2 szt.	Dostępny	107,90 zł brutto
	Złącze zeroweZłącze zerowe izolacyjne Sintur IZK-4-03/C — 1.06.001.00000.03715	`HDV908`	`1.06.001.00000.03715`	—	2 szt.	Dostępny	50,92 zł brutto
	Przewód zasilający oprawyKabel energetyczny NKT YKY-ŻO 3x2,5 RE 1 kV bęben — G-103089	`HES888`	`G-103089`	`5907802032879`	15 m	Dostępny	141,51 zł brutto
Razem (cena zestawu)							4 427,79 zł brutto

Dobór orientacyjny, projekt zalecany: nośność słupa, głębokość posadowienia fundamentu, wysięg i masa oprawy oraz przekrój kabla zasilającego wynikają z projektu oświetlenia. Długość przewodu w słupie = wysokość słupa + 3 m zapasu.

Opis: Zestaw oświetlenia ulicznego 10 m: słup Elmonter CN10

Wysokość słupa: 10 m
Słup: Elmonter CN10/3/60/F220/01: stal, stożkowy okrągły, ścianka 3 mm, końcówka Ø60 mm, kołnierz F220
Fundament: Styrobud D22/150 (1500/340), 4 kotwy M24
Wysięgnik: Elmonter W20/1/2/1-60: dwa ramiona, wysięg 1 m, Ø60
Oprawa LED: 80 W, 8500 lm, 4000 K, IP66 (2 sztuki)
Przewód w słupie: YKY-żo 3×2,5 mm², 0,6/1 kV, 15 m
Złącza: izolacyjne złącza kablowe Sintur IZK-4: bezpiecznikowe i zerowe (po 2 szt.)
Masa zestawu (orientacyjnie): 370,0 kg

Komplet na jeden punkt świetlny oświetlenia drogi, parkingu lub placu: stalowy słup Elmonter CN10 (10 m), fundament Styrobud D22/150, wysięgnik Elmonter W20/1/2/1 (dwa ramiona, wysięg 1 m, Ø60), oprawa LED Lena Lighting Corona 2 Basic 80 W (80 W, 8500 lm, 4000 K, IP66), dwa izolacyjne złącza kablowe Sintur IZK-4 (bezpiecznikowe IZK-4-01 i zerowe IZK-4-03/C) oraz 15 m przewodu YKY-żo 3×2,5 mm².

Kołnierz F220 słupa CN10 przykręca się do czterech kotew M24 fundamentu D22/150; wysięgnik dwuramienny na końcówkę Ø60 mm niesie dwie oprawy.

Nie wchodzą w skład zestawu: kabel zasilający od sieci do słupa, wykop, beton fundamentu, rura osłonowa i uziemienie — to zależy od miejsca montażu i projektu.

Kody produktów w zestawie

Każdy element zestawu jest zwykłym produktem sklepu. Poniżej pełna lista kodów, po których można go znaleźć w sklepie i w dokumentach producenta.

Element	Nazwa	Kod (indeks)	Kod producenta	EAN	Ilość
Słup	Słup oświetleniowy stożkowy Elmonter CN10, 10 m, kołnierz F220 — CN10/3/60/F220/01	CKV611	CN10/3/60/F220/01	5907586036858	1 szt.
Fundament	Fundament słupowy Styrobud D22/150 (1500/340) 4xM24 — 000727	CKV427	000727	—	1 szt.
Wysięgnik	Wysięgnik Elmonter W20/1/2/1 fi 60 — W20/1/2/1-60/10/180/02	HDO360	W20/1/2/1-60/10/180/02	5907586027252	1 szt.
Oprawa LED	Oprawa uliczna LED Lena Lighting CORONA 2 BASIC 80W 4000K 8500lm IP66 — 567629	CNB557	567629	5905963567629	2 szt.
Złącze bezpiecznikowe	Złącze izolacyjne bezpiecznikowe Sintur IZK-4-01 — 1.06.001.00000.03713	HDV909	1.06.001.00000.03713	—	2 szt.
Złącze zerowe	Złącze zerowe izolacyjne Sintur IZK-4-03/C — 1.06.001.00000.03715	HDV908	1.06.001.00000.03715	—	2 szt.
Przewód zasilający oprawy	Kabel energetyczny NKT YKY-ŻO 3×2,5 RE 1 kV bęben — G-103089	HES888	G-103089	5907802032879	15 m

Dane techniczne: Zestaw oświetlenia ulicznego 10 m: słup Elmonter CN10

Wysokość słupa	10 m
Słup	Elmonter CN10/3/60/F220/01: stal, stożkowy okrągły, ścianka 3 mm, końcówka Ø60 mm, kołnierz F220
Fundament	Styrobud D22/150 (1500/340), 4 kotwy M24
Wysięgnik	Elmonter W20/1/2/1-60: dwa ramiona, wysięg 1 m, Ø60
Oprawa LED	80 W, 8500 lm, 4000 K, IP66 (2 sztuki)
Przewód w słupie	YKY-żo 3×2,5 mm², 0,6/1 kV, 15 m
Złącza	izolacyjne złącza kablowe Sintur IZK-4: bezpiecznikowe i zerowe (po 2 szt.)
Masa zestawu (orientacyjnie)	370,0 kg
Kod producenta	ZST-OSW-007
Jednostka sprzedaży	kpl.
Waga	369,962 kg
Wymiary (dł. × szer. × wys.)	2000 × 340 × 10000 mm

Pytania i odpowiedzi: Zestaw oświetlenia ulicznego 10 m: słup Elmonter CN10

Czy fundament pasuje do tego słupa?

Tak, para jest dobrana według oznaczeń producenta: Kołnierz F220 słupa CN10 przykręca się do czterech kotew M24 fundamentu D22/150; wysięgnik dwuramienny na końcówkę Ø60 mm niesie dwie oprawy.. Kody wszystkich elementów są w tabeli „Kody produktów w zestawie”.
