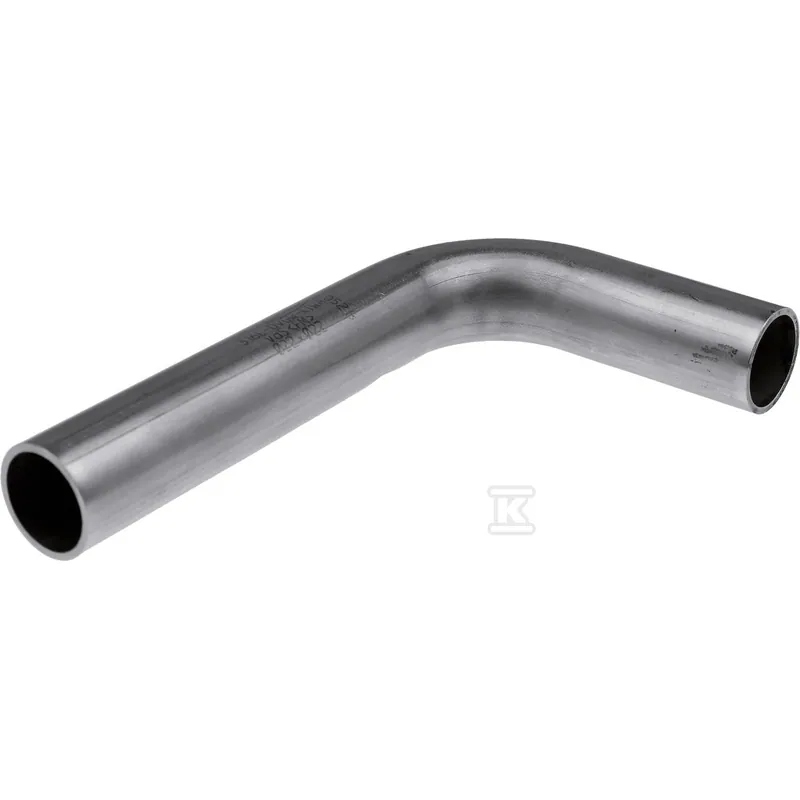

Popis: Oblouk 90° lisovací KAN-therm Inox 28 mm
- 28 mm
- úhel 90°
- nerezová ocel 1.4404 (AISI 316L)
- lisované spojení
- těsnění EPDM
Oblouk 90° KAN-therm Inox 28 mm je lisovací tvarovka z nerezové oceli 1.4404 pro změnu směru potrubí v systému KAN-therm Inox. Používá se v topných, chladicích a rozvodech teplé vody a technologického tepla. Standardní těsnění je O-kroužek z EPDM. Další tvarovky z této skupiny najdete v kategorii lisované ocelové systémy.
Oblouk 90° KAN-therm Inox 28 — s čím spojit
Oblouk se spojuje s trubkami KAN-therm Inox z oceli 1.4404 nebo 1.4521 lisovacími nástroji s profilem M (16 bar) nebo HP Novopress (25 bar, vodovodní instalace, průměry 12–108 mm).
Lisování oblouku 28 mm — na co nezapomenout
- Před lisováním zkontrolujte, zda je O-kroužek z EPDM v drážce tvarovky a není poškozený.
- Trubka musí být zasunuta do tvarovky až na doraz a lisování provádějte nástrojem správného profilu.
- Funkce LBP (Leak Before Press) signalizuje nezalisovaný spoj, který je netěsný.
Technické údaje: Oblouk 90° lisovací KAN-therm Inox 28 mm
| Výrobce | KAN-therm |
|---|
| Řada | INOX FITTINGS |
|---|
| Systém | KAN-therm Inox, lisovací trubky a tvarovky z nerezové oceli, tvarovky 12–168,3 mm |
|---|
| Materiál tvarovky | nerezová ocel X2CrNiMo17-12-2 (1.4404, AISI 316L) dle DIN EN 10088 |
|---|
| Typ | koleno 90° |
|---|
| Průměr | 28 mm |
|---|
| Spojení | lisované (press) |
|---|
| Standardní těsnění | O-kroužek EPDM, od -35 do 135 °C (krátkodobě 150 °C) |
|---|
| Volitelné utěsnění | FPM/Viton zelený, od -30 do 200 °C (krátkodobě 230 °C), 16/25 bar |
|---|
| Provozní tlak | 16 bar (profil M, 12–168,3 mm); 25 bar (profil HP Novopress, 12–108 mm, vodovodní instalace) |
|---|
| Signalizace nelisování | LBP (Leak Before Press) |
|---|
| Kompatibilní trubky | KAN-therm Inox z oceli 1.4404 nebo 1.4521 |
|---|
| Použití | pitná voda studená a teplá, vytápění, technologické teplo, chlazení, solár, stlačený vzduch (po konzultaci s výrobcem) |
|---|
| Kód výrobce | 1609011026 |
|---|
| EAN | 8711985154689 |
|---|
| Prodejní jednotka | ks |
|---|
| Hmotnost | 0,19 kg |
|---|
| Rozměry (d × š × v) | 162 × 74 × 29 mm |
|---|
