Popis: Šedá skříň Schneider Electric Harmony XAP XAPD4506
- 6 výřezů Ø 22 mm
- IP65 / IP66 / IP69
- IK07
- čelní deska 80 × 220 mm
- užitečná hloubka 74,5 mm
- šedá RAL 7035

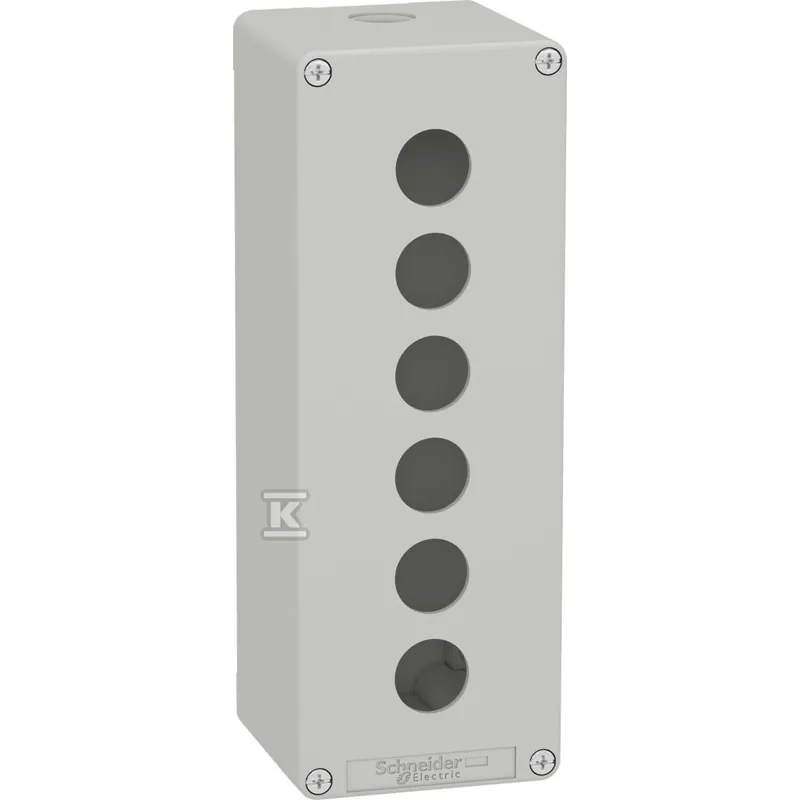

Ovládací krabice Schneider Electric XAPD4506 z řady Harmony XAP je prázdné zinkové odlitkové pouzdro pro ovládací a signalizační jednotky Ø 22 mm. Má šest otvorů Ø 22 mm, takže umožňuje zabudovat více tlačítek nebo kontrolek do jedné krabice. Základna a kryt jsou šedé, RAL 7035.
K čemu slouží ovládací krabice Schneider Electric XAPD4506
- Ovládací a signalizační jednotky Ø 22 mm podle určení výrobce.
- Místa vyžadující stupeň krytí IP66 nebo IP69 podle EN/IEC 60529 a EN/IEC 60947-5-1.
- Prostředí s rizikem nárazů: stupeň krytí IK07 podle IEC 62262.
- Provoz v rozsahu -25…70 °C, skladování v rozsahu -40…70 °C.
Parametry XAPD4506 v praxi
Čelní deska 80 × 220 mm určuje rozměr výřezu v panelu a užitečná hloubka 74,5 mm udává, kolik místa zbývá za deskou pro přístroje. Tělo je vyrobeno ze zinkového odlitku. Výrobce pro tento model uvádí odolnost vůči chemikáliím po speciální úpravě, prováděné na přání.
Kterou variantu Harmony XAP zvolit
Pokud potřebujete jeden otvor Ø 22 mm, zvolte XAPD1501 nebo XAPD1201 s deskou 80 × 80 mm. XAPD1201 má menší užitečnou hloubku: 49 mm oproti 74,5 mm.
| Model | Čelní panel | Užitečná hloubka | Výřezy Ø 22 mm |
|---|---|---|---|
| XAPD4506 (tento produkt) | 80 × 220 mm | 74,5 mm | 6 |
| XAPD1501 | 80 × 80 mm | 74,5 mm | 1 |
| XAPD1201 | 80 × 80 mm | 49 mm | 1 |
| XAPK1501 (žlutá základna RAL 1004) | 80 × 80 mm | 74,5 mm | 1 |
Montáž a provoz XAPD4506
- Kabelový vstup tvoří 1 průchodka splňující ISO, závit M25 × 1,5. Varianty XAPD1501 a XAPD1201 mají 2 průchodky M20 × 1,5, proto před nákupem zkontrolujte závit.
- Krytí je certifikováno EAC. Označení typů krytí UL (typ 1, 3, 4, 4X, 12) výrobce pro tento model uvádí.
- Před montáží porovnejte užitečnou hloubku 74,5 mm s prostorem za panelem.
