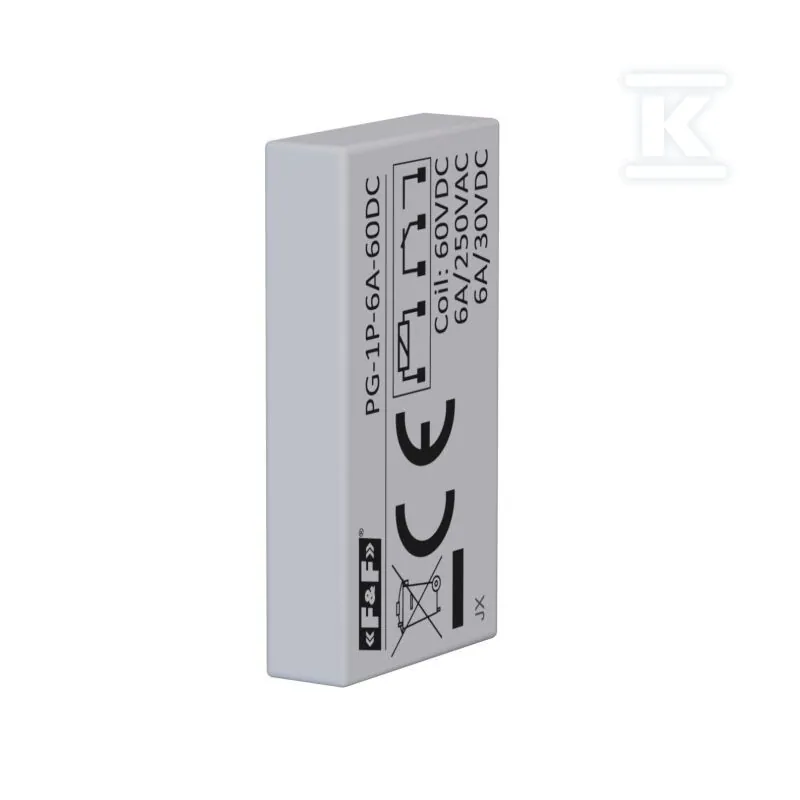

Popis: Interfejsové relé F&F PG-1P-6A-60DC
- 1P 6A
- cívka 60 V DC
- kontakty do 277 V AC / 30 V DC
- spouštěcí proud 80 A
- −40…85°C
Interfejsové relé F&F PG-1P-6A-60DC je elektromagnetické relé s jedním kontaktem 1P o zatížitelnosti 6 A a cívkou 60 V DC. Slouží k spínání pracovních obvodů signálem z řídicího systému pracujícího na 60 V DC. Příkon cívky činí 0,25 W.
Parametry kontaktů a zatížení relé PG-1P-6A-60DC
- Proudová zatížitelnost 6 A; maximální spouštěcí proud 80 A.
- Maximální spínací napětí 277 V AC nebo 30 V DC.
- Maximální spínací výkon 1662 VA (AC-1) a 180 W (DC).
- Materiál kontaktů AgSnO2, odpor kontaktu ≤100 mΩ, minimální proud kontaktů 10 mA.
- Životnost: 30 000 elektrických cyklů a 10 000 000 mechanických cyklů.
- Cívka 60 V DC, příkon 0,25 W; doba sepnutí/odpadnutí 10/5 ms (typické hodnoty).
- Vzdálenost cívka–kontakty 8 mm; zkušební napětí cívka–kontakty 5000 V/1 min, kontaktní mezera 1000 V/1 min.
- Izolační odpor nad 1000 MΩ při 500 V DC.
- Odolnost proti vibracím 1 mm (DA, 10–55 Hz) a rázům 100 m/s²; relativní vlhkost 5–85 %; teplota okolí −40…85°C.
PG-1P-6A: jaké napětí cívky zvolit
Varianty 1P 6A se liší napětím cívky. Zvolte verzi odpovídající řídicímu napětí ve vaší instalaci.
| Model | Napětí cívky |
|---|---|
| PG-1P-6A-12DC | 12 V DC |
| PG-1P-6A-24DC | 24 V DC |
| PG-1P-6A-60DC (tento produkt) | 60 V DC |
Montáž a připojení — na co nezapomenout
- Cívka má jmenovité napětí 60 V DC: nepřipojujte ji k napětí 230 V AC.
- Pro stejnosměrné zátěže je spínací napětí až 30 V DC, pro střídavé až 277 V AC. Zkontrolujte, jaký druh napětí spíná váš obvod.
- U zátěží s velkým rozběhovým proudem ověřte, zda 6 A trvalé zatížitelnosti postačuje pro rozběh.
- Nepřekračujte teplotu okolí −40…85°C ani relativní vlhkost 5–85 %.
Viz také kategorie relé.
